Các dạng sóng Epsilon của điện tâm đồ

2013-09-14 07:46 PM

Sóng Epsilon (hầu hết các dấu hiệu đặc hiệu, nhìn thấy trong 30% bệnh nhân). Đảo ngược sóng T trong V1 - 3. Nét nhỏ kéo dài sóng S 55ms trong V1 - 3.

Biên tập viên: Trần Tiến Phong

Đánh giá: Trần Trà My, Trần Phương Phương

Định nghĩa

Sóng epsilon là một sóng có độ lệch dương nhỏ chèn vào cuối QRS.

Đây là phát hiện đặc trưng trong loạn sản thất phải arrhythmogenic (ARVD) .

Ví dụ về sóng Epsilon

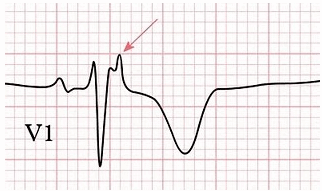

Sóng Epsilon V1

Sóng Epsilon V1

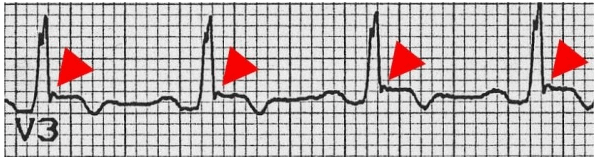

Sóng Epsilon V3

Sóng Epsilon V3

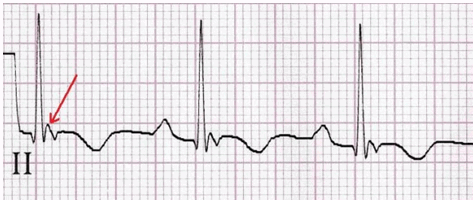

Sóng Epsilon DII

Sóng Epsilon DII

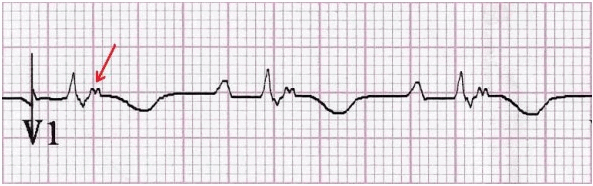

Sóng Epsilon V1

Sóng Epsilon V1

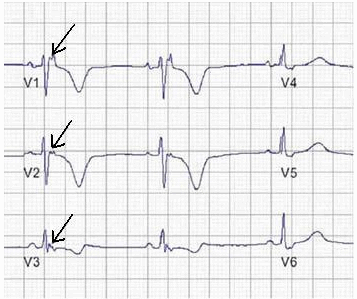

Sóng Epsilon V1, V2, V3

Sóng Epsilon V1, V2, V3

Loạn sản thất phải Arrhythmogenic

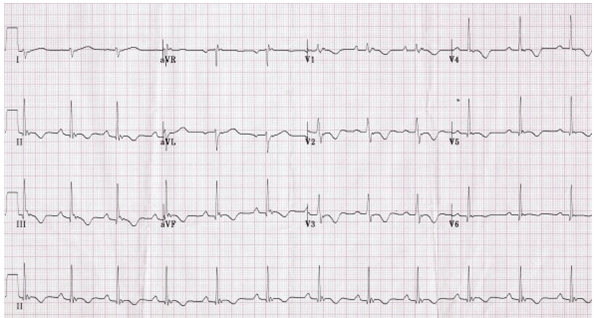

12 chuyển đạo điện tâm đồ (ECG) dẫn là một ví dụ điển hình của loạn sản thất phải Arrhythmogenic (ARVD).

Loạn sản thất phải Arrhythmogenic

Những thay đổi điện tâm đồ trong ARVD bao gồm:

Sóng Epsilon (hầu hết các dấu hiệu đặc hiệu, nhìn thấy trong 30% bệnh nhân).

Đảo ngược sóng T trong V1 - 3 (85% bệnh nhân).

Nét nhỏ kéo dài sóng S 55ms trong V1 - 3 (95% bệnh nhân).

QRS mở rộng 110ms trong V1 - 3.

Cơn kịch phát của nhịp nhanh thất với hình thái LBBB.

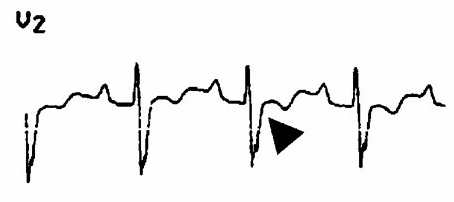

Nét nhỏ kéo dài sóng S trong ARVD:

Nét nhỏ kéo dài sóng S trong ARVD

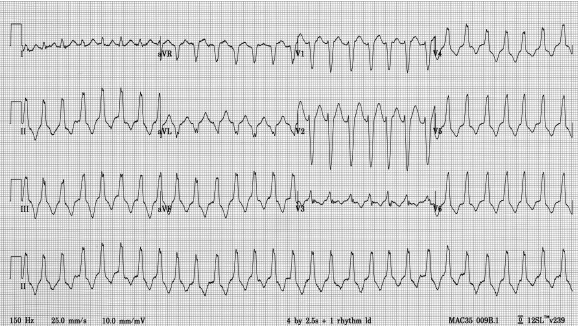

VT với hình thái LBBB do ARVD:

VT với hình thái LBBB do ARVD:
