Điện tâm đồ chẩn đoán bệnh cơ tim giãn (DCM)

2013-09-27 06:19 PM

Các bất thường điện tâm đồ phổ biến nhất là những liên quan với tâm nhĩ và tâm thất phì đại - thông thường, thay đổi được nhìn thấy nhưng có thể là dấu hiệu của phì đại hai nhĩ hoặc hai thất.

Biên tập viên: Trần Tiến Phong

Đánh giá: Trần Trà My, Trần Phương Phương

Giới thiệu

Bệnh cơ tim giãn (DCM) là một bệnh cơ tim đặc trưng bởi giãn buồng thất và rối loạn chức năng cơ tim toàn bộ (phân suất tống máu < 40%).

Bệnh nhân thường có biểu hiện triệu chứng suy hai thất, ví dụ như mệt mỏi, khó thở, khó thở khi nằm, mắt cá chân phù.

Liên kết với một tỷ lệ tử vong cao (sống 2 năm = 50%) do sốc tim tiến triển hoặc loạn nhịp thất (đột tử do tim).

Nguyên nhân

Có thể được chia thành thiếu máu cục bộ và không thiếu máu cục bộ.

Thiếu máu cục bộ (Ischaemic)

Cơ tim giãn nở thường xảy ra sau khi MI lớn thành trước do hoại tử cơ tim rộng và mất tính co.

Không thiếu máu cục bộ

Hầu hết các trường hợp là vô căn.

Lên đến 25% có yếu tố gia đình (chủ yếu là tính trạng trội, một số loại được liên kết với X).

Tỷ lệ nhỏ các trường hợp có thể xảy ra do:

Viêm cơ tim do virus (virus coxsackie B / adenovirus).

Nghiện rượu.

Độc tố (ví dụ như doxorubicin).

Bệnh tự miễn dịch.

Mang thai (peripartum cơ tim).

Các tính năng điện tâm đồ

Không có điện tâm đồ có tính năng độc đáo cho DCM, mặc dù ECG thường bất thường.

Các bất thường điện tâm đồ phổ biến nhất là những liên quan với tâm nhĩ và tâm thất phì đại - thông thường, thay đổi được nhìn thấy nhưng có thể là dấu hiệu của phì đại hai nhĩ hoặc hai thất.

Sự chậm trễ dẫn truyền trong thất (ví dụ LBBB) xảy ra do sự giãn nở tim.

Xơ hóa cơ tim khuếch tán có thể dẫn đến giảm điện áp phức bộ QRS, đặc biệt là trong các đạo trình chi. Có thể có sự khác biệt của điện áp QRS có dấu hiệu phì đại trong điện áp V4 - 6 và tương đối thấp trong các đạo trình chi.

Bất thường sóng Q thường được nhìn thấy trong V1 - V4 và có thể bắt chước sự xuất hiện của nhồi máu cơ tim (hình "pseudoinfarction").

Bất thường ECG trong DCM

Phì đại tâm nhĩ trái => có thể tiến triển thành rung nhĩ.

Phì đại hai nhĩ.

Phì đại thất trái  hoặc phì đại hai thất.

Block nhánh trái (cũng có thể xảy ra RBBB ).

Lệch trục trái.

Sóng R tiến triển chậm với QS trong V1 - 4 (giả nhồi máu).

Thường xuyên thất lạc chỗ và thất nhịp đôi (thấy với DCM nặng).

Dysrhythmias thất ( VT / VF).

Ví dụ ECG

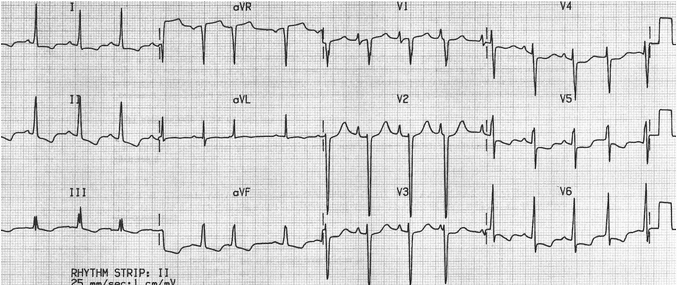

Ví dụ 1

Cơ tim giãn nở thiếu máu cục bộ

Cơ tim giãn nở thiếu máu cục bộ:

Có dấu LVH (sóng S trong V2 > 35 mm) với sóng S chiếm ưu thế trong V1 - 4.

Lệch trục phải cho thấy liên quan đến phì đại thất phải (tức là phì đại hai thất).

Có bằng chứng của phì đại tâm nhĩ trái ( phần cuối rộng sâu của sóng P trong V1).

Có sóng P đỉnh trong DII gợi ý phì đại tâm nhĩ phải (không quá 2.5mm chiều cao).

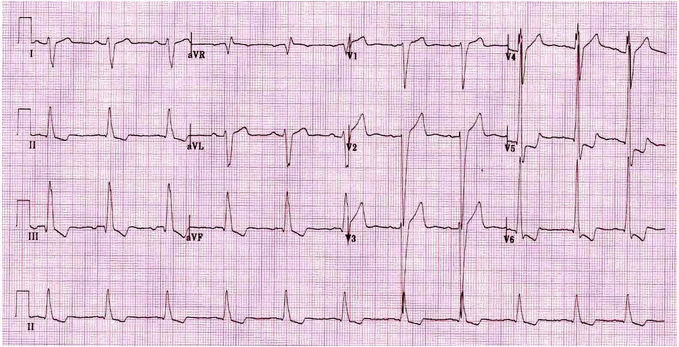

Ví dụ 2

Bệnh cơ tim giãn nở vô căn

Bệnh cơ tim giãn nở vô căn:

Có bằng chứng phì đại thất trái với điện áp trước tim lớn và hình căng quá mức LV trong chuyển đạo với sóng R chiếm ưu thế (I, II, V6).

Ngoài ra còn có bằng chứng về sự phì đại hai nhĩ trong V1 với phần đầu đỉnh của sóng P (RAE) tiếp theo là phần cuối sâu (LAE).

Những thay đổi của phì đại thất phải được che đậy bởi sự thống trị tâm thất trái, tuy nhiên, bệnh nhân này giãn bốn buồng trên siêu âm tim.

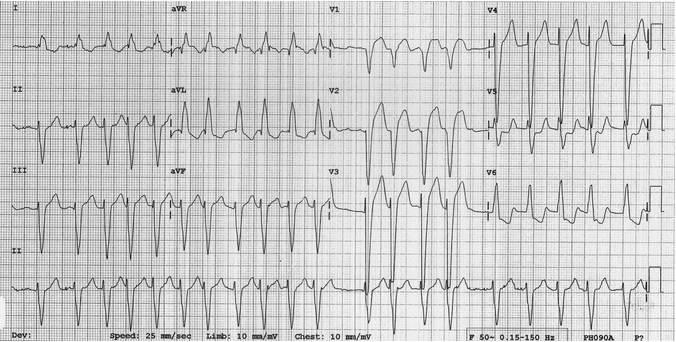

Ví dụ 3

Cơ tim giãn nở

Cơ tim giãn nở:

Có dấu phì đại thất trái với tái cực bất thường (hình LV "căng quá mức") trong V5 - 6.

LV giãn đã tạo ra sự chậm trễ dẫn truyền trong thất bắt chước LBBB - tuy nhiên, điều này không phải LBBB khi hình thái không phải là điển hình và có sóng Q nhỏ trong V5 - 6 (sự hiện diện của sóng Q ngoài quy tắc V6 của LBBB).

Có một số dấu hiệu phì đại tâm nhĩ trái - độ lệch về phía trái của trục sóng P (sóng P dương trong DI và aVL, đảo ngược trong III và aVF) và kéo dài phần cuối của sóng P trong V1.

Trục lệch phải trong sự hiện diện của LVH cho thấy khả năng phì đại hai thất.

ST chênh xuống downsloping phổ biến có thể là do LVH (= "lỗi nhịp thích hợp") hoặc hiệu ứng digoxin (thường được sử dụng trong suy tim sung huyết).

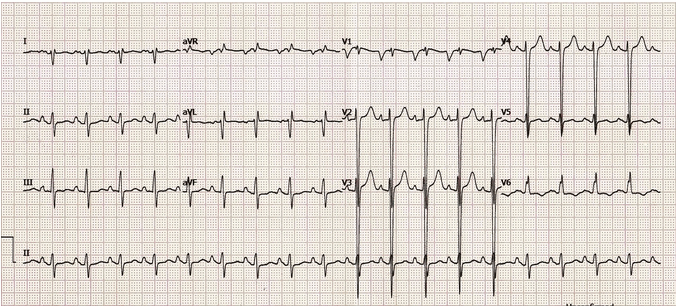

Ví dụ 4

Cơ tim giãn nở

Cơ tim giãn nở:

Rung nhĩ với LBBB là một hình điện tâm đồ thường thấy trong DCM.
