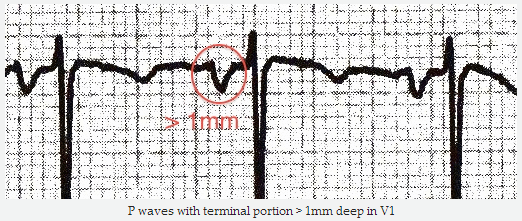

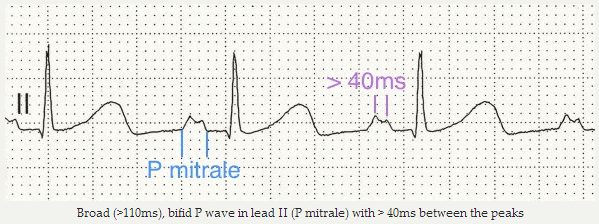

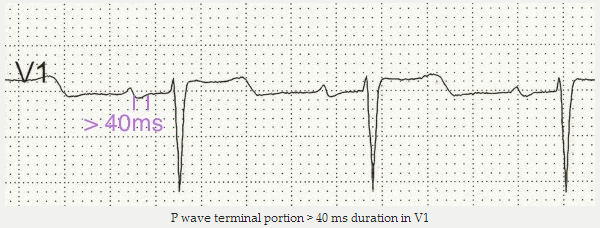

Điện tâm đồ chẩn đoán phì đại (dày) tâm nhĩ trái

Điều hòa tạo nhịp tim: bản mẫu bình thường

Code máy tạo nhịp tim đã được sửa đổi vào năm 2002, mặc dù nhiều sách giáo khoa vẫn sử dụng phiên bản trước đó từ năm 1987.

Điện tâm đồ chẩn đoán trục điện tim lệch phải

Nhận ra trục điện tim lệch phải, QRS dương trong DIII, và aVF, QRS âm, sóng S chiếm ưu thế, trong DI và aVL.

Điện tâm đồ chẩn đoán nhịp thoát vùng bộ nối

Các tế bào điều hòa nhịp tim được tìm thấy tại các địa điểm khác nhau trên toàn hệ thống dẫn truyền, với mỗi nơi có khả năng độc lập duy trì nhịp tim. Tần số khử cực tự phát của các tế bào điều hòa nhịp tim giảm xuống theo hệ thống dẫn:

Điện tâm đồ chẩn đoán kéo dài thời gian đỉnh sóng R (RWPT)

Đại diện cho thời gian thực hiện kích thích dẫn truyền, từ trong tim với bề mặt màng ngoài tim, của tâm thất trái.

Các dạng sóng R của điện tâm đồ

Nguyên nhân phổ biến nhất của sóng R chiếm ưu thế dương trong aVR là vị trí điện cực chân tay không chính xác, sự đảo ngược của các điện cực tay trái và phải.

Điện tâm đồ chẩn đoán nhịp nhanh thất đa hình (PVT) và xoắn đỉnh (TDP)

Xoắn đỉnh là một hình thức cụ thể của nhịp nhanh thất đa hình, xảy ra trong bối cảnh QT kéo dài, phức bộ QRS xoắn.

Điện tâm đồ chẩn đoán bệnh phổi tắc nghẽn mãn tinh (COPD)

Do cấu trúc cố định của tim với các mạch máu lớn, tim xoay chiều kim đồng hồ trong mặt phẳng ngang, với chuyển động tâm thất phải ra trước.

Điện tâm đồ chẩn đoán nhịp nhanh đường ra thất phải (RVOT)

Nhịp tim hơn 100 lần mỗi phút, QRS lớn hơn 120 mili giây, hình thái học LBBB, trục điện tim sang phải, xuống dưới.

Hình ảnh chuyển động giả trên điện tâm đồ

Hình ảnh chuyển động giả do rung hoặc run có thể che khuất các dạng sóng của điện tâm đồ hoặc mô phỏng bệnh lý, làm cho việc giải thích ECG khó khăn.

Điện tâm đồ chẩn đoán ngoại tâm thu nhĩ (PAC) (nhịp nhĩ lạc chỗ, sớm)

Các sóng P bất thường có thể được ẩn trong, trước sóng T, tạo ra đỉnh hay bướu lạc đà xuất hiện, nếu điều này không được đánh giá là PAC có thể bị nhầm lẫn với PJC.

Điện tâm đồ chẩn đoán điện thế so le (tràn dịch màng ngoài tim lớn)

Nguyên nhân quan trọng nhất là  tràn dịch màng ngoài tim lớn, trong đó điện áp QRS xen kẽ là sản phẩm của tim đu đưa trong màng ngoài tim chứa đầy dịch lớn.

Điện tâm đồ chẩn đoán block nhĩ thất (AV) cấp 2 mức độ cao

Block nhĩ thất (AV) cấp 2 với một tỷ lệ P / QRS lệ là 3:1 hoặc cao hơn , tạo ra một tỷ lệ thất rất chậm. Không giống như các block AV cấp độ 3, vẫn có một số mối quan hệ giữa các sóng P và phức hợp QRS.

Điện tâm đồ loạn nhịp xoang

Tỷ lệ rối loạn nhịp xoang giảm dần theo tuổi, có lẽ do giảm liên quan tính căng xoang cảnh đến tuổi, và nhận cảm áp nhạy phản xạ.

Điện tâm đồ chẩn đoán phì đại (dày) tâm nhĩ phải

Nguyên nhân chính là tăng áp động mạch phổi do: Bệnh phổi mãn tính (cor pulmonale). Hẹp van ba lá. Bệnh tim bẩm sinh (hẹp động mạch phổi, tứ chứng Fallot). Tăng huyết áp phổi tiểu học.

Điện tâm đồ chẩn đoán nhịp nhanh thất

Nhịp nhanh thất, có thể làm giảm cung lượng tim, với hậu quả là huyết áp thấp, sự suy sụp, và suy tim cấp tính.

Điện tâm đồ chẩn đoán thiếu máu cục bộ cơ tim

ST chệnh xuống đi ngang hoặc downsloping lớn hơn 0,5 mm tại điểm J trong lớn hơn 2 đạo trình tiếp giáp chỉ ra thiếu máu cục bộ cơ tim.

Sóng Delta của hội chứng WPW điện tâm đồ

Khoảng thời gian PR ngắn dưới 120ms, phức bộ QRS rộng trên 100ms, một nét nhỏ chắp nối đến phức bộ QRS là sóng delta.

Điện tâm đồ chẩn đoán phì đại hai thất (BVH)

Hiện tượng Katz-Wachtel - QRS lớn, hai pha ở V2 - 5. Đây là hình điện tâm đồ cổ điển của BVH, thường thấy ở trẻ em bị khuyết tật vách liên thất (VSD).

Điện tâm đồ chẩn đoán thuyên tắc phổi (nhồi máu phổi) (PE)

Thay đổi vùng chuyển tiếp, sự thay đổi của điểm chuyển tiếp R trên S, tới V6 với sóng S sâu ở V6, hình bệnh phổi.

Điện tâm đồ chẩn đoán cuồng động nhĩ (flutter)

Cuồng động nhĩ với dẫn 1:01 có thể xảy ra do kích thích giao cảm hoặc sự hiện diện của một con đường phụ (đặc biệt là nếu tác nhân block nút AV được quản lý cho bệnh nhân WPW).

Điện tâm đồ chẩn đoán bệnh cơ tim hạn chế

Xâm nhập các hệ thống dẫn truyền tim (ví dụ như do sự hình thành u hạt vách ngăn trong sarcoidosis) có thể dẫn đến rối loạn dẫn truyền - ví dụ như block nhánh và block AV.

Các dạng sóng P của điện tâm đồ

Bất thường tâm nhĩ có thể dễ dàng thấy nhất trong các chuyển đạo và chuyển đạo V1, sóng P là nổi bật nhất trong những chuyển đạo này.

Các dạng đoạn PR của điện tâm đồ

Đoạn PR cao hoặc giảm xuống ở bệnh nhân nhồi máu cơ tim thiếu máu cục bộ tâm nhĩ hoặc kèm nhồi máu.

Điện tâm đồ chẩn đoán block nhĩ thất (AV) cấp 2 tỷ lệ cố định

Block nhĩ thất (AV) cấp 2 với một tỷ lệ cố định của sóng P / phức bộ QRS (ví dụ như 2:1, 3:1, 4:1). Block  tỷ lệ nhất định có thể là hậu quả của một trong hai Mobitz I hoặc Mobitz II.

Điều hòa tạo nhịp tim trục trặc

Điều hòa nhịp tim giảm hiệu xuất, không hiệu xuất có thể được nhìn thấy khi theo dõi điện tâm đồ, nếu bệnh nhân kích thích cơ thẳng bụng.
