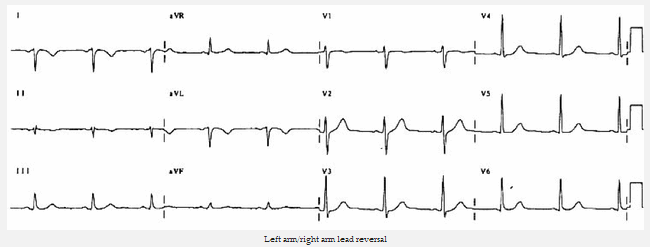

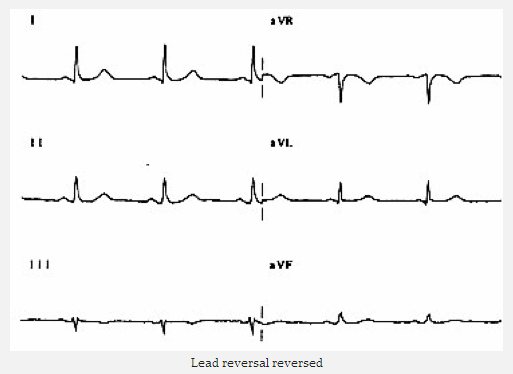

Điện tâm đồ chẩn đoán mắc sai điện cực đảo chiều tay trái tay phải

Điện tâm đồ chẩn đoán thiếu máu cục bộ cơ tim

ST chệnh xuống đi ngang hoặc downsloping lớn hơn 0,5 mm tại điểm J trong lớn hơn 2 đạo trình tiếp giáp chỉ ra thiếu máu cục bộ cơ tim.

Điện tâm đồ chẩn đoán block nhánh trái (LBBB)

Khi các tâm thất được kích hoạt liên tục chứ không phải cùng một lúc, điều này tạo ra sóng R rộng, hoặc của các đường dẫn bên.

Điện tâm đồ nhồi máu cơ tim vùng thành dưới

Nhồi máu cơ tim vùng thành dưới, cũng có thể được kết hợp với nhồi máu cơ tim thành sau, tiên lượng ban đầu xấu hơn.

Điện tâm đồ xác định thời gian tới đỉnh sóng R (RWPT)

Thời gian từ khi bắt đầu của sóng Q, hoặc R đến đỉnh cao của sóng R, trong đạo trinh bên aVL, V5, V6.

Điện tâm đồ chẩn đoán nhịp tim nhanh trên thất (SVT)

SVT kịch phát (pSVT) mô tả một SVT với khởi phát và kết thúc đột ngột - đặc trưng với loạn nhịp nhanh vòng vào lại liên quan đến nút nhĩ thất như AVNRT hoặc nhịp tim nhanh vào lại nhĩ thất (AVRT).

Sóng Delta của hội chứng WPW điện tâm đồ

Khoảng thời gian PR ngắn dưới 120ms, phức bộ QRS rộng trên 100ms, một nét nhỏ chắp nối đến phức bộ QRS là sóng delta.

Điện tâm đồ chẩn đoán chậm dẫn truyền trong thất (QRS rộng)

Phổ biến nhất là do block nhánh hoặc phì đại thất trái. Nguyên nhân quan trọng nhất đe dọa tính mạng của QRS mở rộng là tăng kali máu và ngộ độc thuốc chống trầm cảm ba vòng.

Điện tâm đồ chẩn đoán nhịp nhanh thất vô căn bó nhánh trái (IFLVT)

Hầu hết các cơn nhịp nhanh xảy ra khi nghỉ ngơi, nhưng có thể được kích hoạt bằng cách tập thể dục, căng thẳng và chất chủ vận beta.

Điện tâm đồ chẩn đoán kéo dài thời gian đỉnh sóng R (RWPT)

Đại diện cho thời gian thực hiện kích thích dẫn truyền, từ trong tim với bề mặt màng ngoài tim, của tâm thất trái.

Điện tâm đồ nhịp nhanh thất tự phát nhánh thất trái

Thường xảy ra ở những bệnh nhân khỏe mạnh trẻ, hầu hết các cơn nhịp nhanh xảy ra khi nghỉ ngơi, nhưng có thể được kích hoạt bởi tập thể dục.

Điện tâm đồ chẩn đoán bệnh phổi tắc nghẽn mãn tinh (COPD)

Do cấu trúc cố định của tim với các mạch máu lớn, tim xoay chiều kim đồng hồ trong mặt phẳng ngang, với chuyển động tâm thất phải ra trước.

Điện tâm đồ chẩn đoán tái cực sớm lành tính (BER) (điển J cao)

Tái cực sớm lành tính (BER) là hình điện tâm đồ thường thấy người trẻ, bệnh nhân khỏe mạnh < 50 tuổi. Nó tạo ra ST chênh lên rộng có thể giống MI cấp hoặc viêm màng ngoài tim.

Điện tâm đồ chẩn đoán tắc động mạch vành chính trái (LMCA) (ST chênh lên ở AVR)

Điện thế đạo trình aVR đối diện với chuyển đạo bên trái I, II, aVL và V4 đến 6, do đó ST chênh xuống trong những chuyển đạo này.

Điện tâm đồ chẩn đoán tăng Kali máu

Tăng kali máu dần dần xấu đi dẫn đến ức chế xung của nút xoang và giảm dẫn truyền nút nhĩ thất và His-Purkinje hệ thống, dẫn đến chậm nhịp tim và block dẫn truyền và cuối cùng là ngừng tim.

Điện tâm đồ chẩn đoán block nhánh trái trước (LAFB)

Sự lan truyền xung đến các đạo trình bên trái chậm hơn bình thường, dẫn đến tăng thời gian đỉnh sóng R, thời gian từ khi khởi phát của QRS đến đỉnh cao của sóng R trong aVL.

Điều hòa tạo nhịp tim: bản mẫu bình thường

Code máy tạo nhịp tim đã được sửa đổi vào năm 2002, mặc dù nhiều sách giáo khoa vẫn sử dụng phiên bản trước đó từ năm 1987.

Vị trí đường dẫn điện cực điện tâm đồ

Điện cực gắn vào ngực và hoặc chi thay đổi điện áp nhỏ như sự khác biệt tiềm năng, được hoán đổi thành một dải hình ảnh.

Điện tâm đồ chẩn đoán hội chứng tiền kích thich

Lần đầu tiên được mô tả vào năm 1930 bởi Louis Wolff, John Parkinson và Paul Dudley White. Hội chứng Wolff-Parkinson-White (WPW) là sự kết hợp sự hiện diện của một con đường phụ bẩm sinh và các giai đoạn loạn nhịp nhanh.

Điện tâm đồ chẩn đoán block nhĩ thất (AV) cấp 2 Mobitz I (hiện tượng wenckebach)

Đầu mối đầu tiên sự hiện diện của block AV Wenckebach trên điện tâm đồ này là cách khu phức bộ QRS cụm thành các nhóm, cách nhau bằng tạm dừng ngắn.

Giải thích cách tính tần số tim khi đọc điện tâm đồ

Đọc máy cũng có thể được sử dụng và thường là chính xác, tuy nhiên, đôi khi nó có thể là không chính xác trong sự hiện diện của bất thường QRS trên hình thái sóng T, ví dụ như có thể đếm đỉnh sóng T như phức hợp QRS.

Điện tâm đồ chẩn đoán nhịp xoang bình thường

Nhịp nhanh xoang, là nhịp xoang với nhịp lúc nghỉ ngơi lớn hơn 100 nhịp mỗi phút ở người lớn, hoặc trên bình thường so với tuổi trẻ em.

Điện tâm đồ chẩn đoán ngộ độc ức chế beta và chặn kênh calci

Độc tính propranolol, có liên quan với QRS rộng, và sóng R dương, trong aVR, báo trước sự khởi đầu của tình trạng hôn mê, co giật, tụt huyết áp và loạn nhịp thất.

Mẫu kiểm tra điện tâm đồ (ECG)

Tấn sô Bình thường 60 - 100 nhịp mỗi phút; nhanh, chậm. Nút xoang so với loạn nhịp tim không xoang. Phương pháp: khoảng 300/RR (ô lớn) hoặc số QRS x 6 (nếu 25mm / s).

Đánh giá tính nhịp điệu điện tâm đồ (ECG)

Trên 12 chuyển đạo điện tâm đồ. Xác nhận hoặc chứng thực những phát hiện trong chuyển đạo này. Một dải nhịp dài hơn, có thể ghi lại một tốc độ chậm hơn, có thể hữu ích.

Điện tâm đồ chẩn đoán cuồng động nhĩ (flutter)

Cuồng động nhĩ với dẫn 1:01 có thể xảy ra do kích thích giao cảm hoặc sự hiện diện của một con đường phụ (đặc biệt là nếu tác nhân block nút AV được quản lý cho bệnh nhân WPW).
