Điện tâm đồ chẩn đoán hội chứng tiền kích thich

2013-09-25 03:36 PM

Lần đầu tiên được mô tả vào năm 1930 bởi Louis Wolff, John Parkinson và Paul Dudley White. Hội chứng Wolff-Parkinson-White (WPW) là sự kết hợp sự hiện diện của một con đường phụ bẩm sinh và các giai đoạn loạn nhịp nhanh.

Biên tập viên: Trần Tiến Phong

Đánh giá: Trần Trà My, Trần Phương Phương

Hội chứng Wolff-Parkinson-White

Lần đầu tiên được mô tả vào năm 1930 bởi Louis Wolff, John Parkinson và Paul Dudley White.

Hội chứng Wolff-Parkinson-White (WPW) là sự kết hợp sự hiện diện của một con đường phụ bẩm sinh và các giai đoạn loạn nhịp nhanh.

Tỷ lệ 0,1 - 3,0 trên 1000.

Liên kết với một số nguy cơ đột tử do tim.

Hội chứng tiền kích thích và con đường phụ

Hội chứng tiền kích thích đề cập đến kích hoạt sớm tâm thất do xung bỏ qua nút nhĩ thất thông qua một con đường phụ.

Con đường phụ, còn được gọi là những vùng bắc cầu, xu hướng dẫn đường bất thường hình thành trong phát triển tim và có thể tồn tại trong một loạt các điểm giải phẫu và trong một số bệnh nhân có thể có nhiều con đường.

Trong WPW, con đường phụ thường được gọi là các cầu Kent , hoặc bỏ qua đường truyền nhĩ thất.

Con đường phụ có thể thực hiện xung hoặc di chuyển ra trước ,  ngược,  hướng tới tâm thất, đi từ tâm thất, hoặc cả hai hướng.

Phần lớn các con đường cho phép dẫn theo cả hai hướng, với dẫn ngược dòng chỉ xảy ra trong 15% các trường hợp, và dẫn di chuyển ra trước hiếm thấy.

Hướng dẫn truyền ảnh hưởng đến sự xuất hiện của điện tâm đồ nhịp xoang và trong loạn nhịp nhanh.

Loạn nhịp nhanh có thể được hỗ trợ bởi sự hình thành của một mạch vào lại liên quan đến con đường phụ, gọi là nhịp tim nhanh vào lại nhĩ thất (AVRT).

Loạn nhịp nhanh cũng có thể được tạo bằng cách dẫn trực tiếp từ tâm nhĩ đến tâm thất thông qua con đường phụ, bỏ qua nút nhĩ thất, nhìn thấy với rung tâm nhĩ hoặc cuồng động nhĩ kết hợp với WPW.

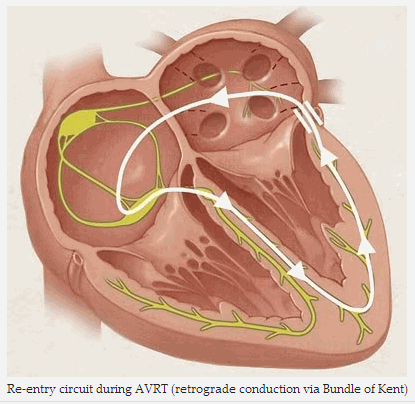

Vòng vào lại trong AVRT (dẫn ngược qua cầu Kent)

Vòng vào lại trong AVRT (dẫn ngược qua cầu Kent)

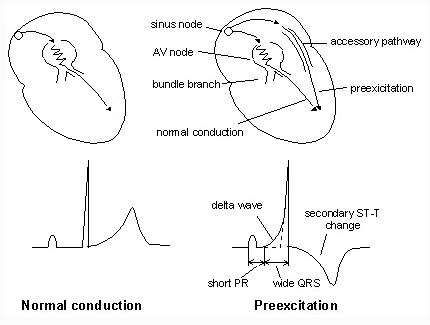

ECG tiền kích thích trong nhịp xoang

Sự hiện diện của tiền kích thích là kết quả của một số thay đổi điện tâm đồ nhịp xoang.

Tính năng ECG của WPW trong nhịp xoang là:

Khoảng PR < 120ms.

Sóng delta - nét tăng chậm của phần ban đầu của QRS

QRS kéo dài > 110ms.

Đoạn ST và sóng T thay đổi trái ngược nhau - tức là theo hướng ngược lại với thành phần chủ yếu của phức bộ QRS.

Hình giả nhồi máu có thể được nhìn thấy lên đến 70% bệnh nhân - do sóng delta chệch hướng âm của các đường dẫn dưới / trước ("giả song Q"), hoặc như sóng R nổi bật trong V1 - 3 (giả nhồi máu sau).

Các tính năng của tiền kích thích có thể khó nhận biết, hoặc chỉ hiện diện từng cơn

Các tính năng của tiền kích thích có thể khó nhận biết, hoặc chỉ hiện diện từng cơn.

Tiền kích thích có thể sẽ rõ hơn với sự gia tăng như trương lực phế vị trong thủ thuật Valsalva, hoặc với phong tỏa ví dụ như điều trị bằng thuốc chặn AV

WPW có thể được mô tả như loại A hoặc B.

Loại A có sóng delta dương trong tất cả các đạo trình trước tim với R / S > 1 trong V 1.

Loại B có sóng delta âm trong đạo trình V 1 và V 2.

Ở những bệnh nhân bị thoái hóa tất cả các dẫn truyền phụ dẫn ra trước xảy ra thông qua nút nhĩ thất, do đó không có tính năng của WPW được nhìn thấy trên điện tâm đồ nhịp xoang (như không có tiền kích thích xảy ra). Điều này được gọi là "con đường che dấu".

Bệnh nhân có con đường giấu có thể trải nghiệm loạn nhịp nhanh như con đường có thể là một phần của một mạch vào lại.

Loạn nhịp nhanh vào lại nhĩ thất (AVRT)

AVRT là một hình thức nhịp tim nhanh kịch phát trên thất.

Vòng vào lại được hình thành bởi các hệ thống dẫn truyền bình thường và con đường phụ dẫn đến nhiều đường gặp nhau di chuyển.

Trong loạn nhịp nhanh, các tính năng của tiền kích thích sẽ bị mất đi các đường phụ là một phần của vòng vào lại.

AVRT thường được kích hoạt bởi sớm nhịp ngoại tâm thu nhĩ, ngoại tâm thu thất.

AVRT được chia thành dẫn truyền orthodromic hoặc antidromic dựa trên hướng vào lại và hình thái học điện tâm đồ.

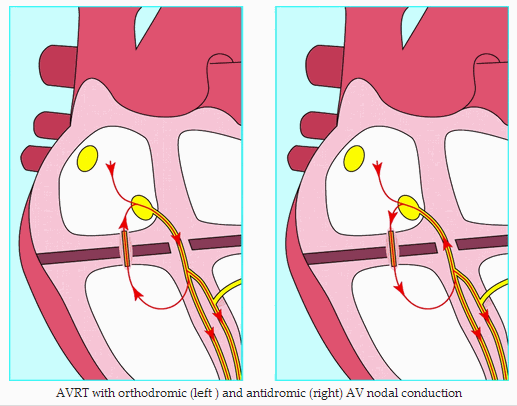

AVRT với dẫn truyền nút AV orthodromic (trái) và antidromic (phải)

AVRT với dẫn truyền nút AV orthodromic (trái) và antidromic (phải)

AVRT với dẫn truyền Orthodromic

Trong AVRT orthodromic dẫn xảy ra thông qua nút nhĩ thất với dẫn ngược xảy ra thông qua con đường phụ. Điều này có thể xảy ra ở những bệnh nhân với một con đường che dấu.

Tính năng ECG của AVRT với orthodromic:

Tần số thường 200 - 300 bpm.

Sóng P có thể ẩn trong QRS hoặc ngược.

QRS thường < 120 mili giây trừ khi block nhánh từ trước, hoặc liên quan đến dẫn truyền bất thường.

QRS so le - sự thay đổi pha trong biên độ QRS liên kết với AVNRT và AVRT, phân biệt điện thế so le với biên độ QRS bình thường.

Sóng T đảo ngược.

Đoạn ST giảm xuống.

Điều trị AVRT orthodromic

Điều trị AVRT dựa trên sự hiện diện của huyết động không ổn định ví dụ như hạ huyết áp, trạng thái tinh thần bị thay đổi, hoặc phù phổi.

Ở những bệnh nhân ổn định thao tác phế vị có thể thành công, tiếp theo là adenosine hoặc thuốc chẹn kênh canxi, và sốc điện DC có thể được xem xét nếu không đáp ứng tốt với điều trị bằng thuốc.

Ở bệnh nhân không ổn định, khẩn cấp sốc điện đồng bộ DC là cần thiết.

AVRT với Antidromic

Trong AVRT antidromic, xảy ra thông qua con đường phụ với dẫn ngược qua nút nhĩ thất. Ít phổ biến hơn AVRT orthodromic, xảy ra ~ 5% bệnh nhân WPW.

Tính năng ECG của AVRT với antidromic

Tần số thường 200 - 300 bpm.

QRS rộng do khủ cực thất bất thường thông qua con đường phụ.

Điều trị AVRT antidromic

AVRT antidromic trong nhịp tim nhanh phức bộ rộng có thể bị nhầm lẫn với nhịp tim nhanh thất.

Bệnh nhân ổn định có thể đáp ứng với điều trị bằng thuốc bao gồm amiodarone, procainamide hoặc ibutilide, nhưng có thể yêu cầu sốc DC.

Ở bệnh nhân không ổn định khẩn cấp sốc điện đồng bộ DC là cần thiết.

Nếu nghi ngờ, xử trí như VT.

Rung nhĩ và cuồng động nhĩ trong WPW

Rung nhĩ có thể xảy ra trong lên đến 20% bệnh nhân WPW.

Cuồng nhĩ có thể xảy ra trong lên đến 7% bệnh nhân WPW.

Con đường phụ cho phép dẫn trực tiếp nhanh chóng đến tâm thất, bỏ qua nút nhĩ thất.

Tỷ lệ thất nhanh có thể dẫn đến VT hay VF.

Tính năng ECG của rung tâm nhĩ trong WPW:

Tần số > 200 bpm.

Nhịp điệu bất thường.

QRS rộng do khử cực thất bất thường thông qua con đường phụ.

QRS thay đổi về hình dạng và hình thái.

Trục vẫn ổn định không giống như VT đa hình.

Kết quả Flutter nhĩ trong các tính năng tương tự như AF trong WPW trừ nhịp điệu đều đặn và có thể bị nhầm lẫn với VT.

Điều trị AF với WPW

Điều trị bằng thuốc ức nút AV ví dụ như adenosine, chẹn kênh calci, chẹn beta có thể làm tăng dẫn truyền qua con đường phụ với một sự gia tăng tần số thất và có thể thành VT hay VF.

Ở bệnh nhân không ổn định, khẩn cấp sốc điện đồng bộ DC là cần thiết.

Lựa chọn điều trị y tế trong một bệnh nhân ổn định bao gồm procainamide hoặc ibutilide, mặc dù sốc điện DC có thể được ưa thích.

Hội chứng tiền kích thích khác / con đường phụ

Hội chứng Lown-Ganong-Levine (LGL)

Hội chứng tiền kích thích được đề nghị.

Con đường phụ bao gồm bó James.

Các tính năng ECG:

PR khoảng < 120ms.

QRS hình thái bình thường.

Thuật ngữ này không nên được sử dụng trong trường hợp không có nhịp tim nhanh kịch phát.

Sự tồn tại tranh chấp và có thể không tồn tại.

Hội chứng tiền kích thích Mahaim-Type

Con đường phụ bên phải mặt kết nối hoặc nút nhĩ đến tâm thất, bó đến tâm thất hoặc tâm nhĩ đến bó.

Các tính năng ECG:

Nhịp xoang điện tâm đồ có thể bình thường.

Có thể dẫn đến sự thay đổi trong hình thái thất.

Nhịp tim nhanh vòng vào lại thường có hình thái LBBB.

Ví dụ ECG

Tiền kích thích - nhịp xoang - mẫu loại A

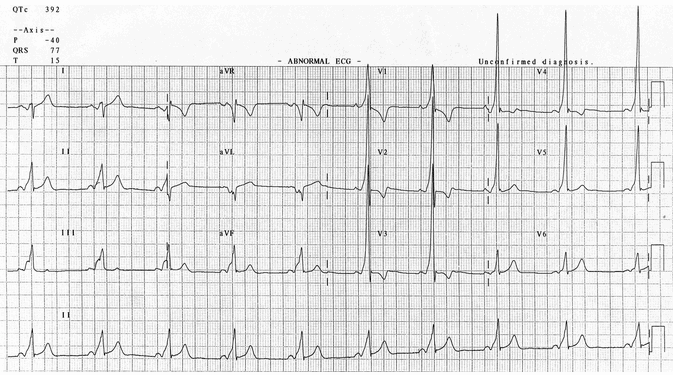

Ví dụ 1

Nhịp xoang với một khoảng PR rất ngắn

Nhịp xoang với một khoảng PR rất ngắn (<120 mili giây).

QRS rộng với một nét nhỏ đến phức bộ - các delta.

Sóng R chiếm ưu thế trong V1 - mô hình này được gọi là WPW "loại A" và được liên kết với một con đường phụ trái chiều.

Sóng R cao và sóng T đảo ngược trong V1 - 3 giống phì đại thất phải - những thay đổi này là do WPW và không chỉ ra RVH cơ bản.

Sóng delta âm trong aVL mô phỏng sóng Q của nhồi máu bên - điều này được gọi là "giả nhồi máu".

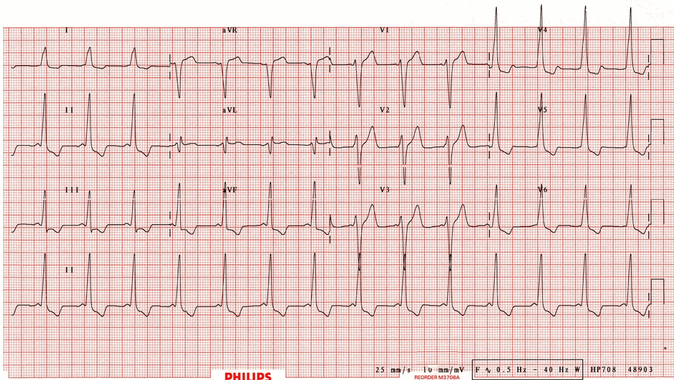

Ví dụ 2

WPW với sóng R chiếm ưu thế trong đạo trình V1 và trước tim phải

Một ví dụ khác của loại hình WPW với sóng R chiếm ưu thế trong đạo trình V1 và trước tim phải, sóng T đảo ngược mô phỏng RVH.

Tiền kích thích - nhịp xoang - mẫu loại B

Ví dụ 3

Nhịp xoang với khoảng thời gian PR rất ngắn

Nhịp xoang với khoảng thời gian PR rất ngắn (< 120 ms)

QRS rộng với một nét nhỏ trong phức bộ QRS - các delta.

Sóng S trội trong V1 - hình này được gọi là WPW  "loại B" và chỉ ra một con đường phụ bên phải.

Sóng R cao và sóng T đảo ngược của các chuyển đạo dưới và V4 - 6 giống sự xuất hiện của phì đại thất trái - điều này là do WPW và không chỉ ra LVH cơ bản.

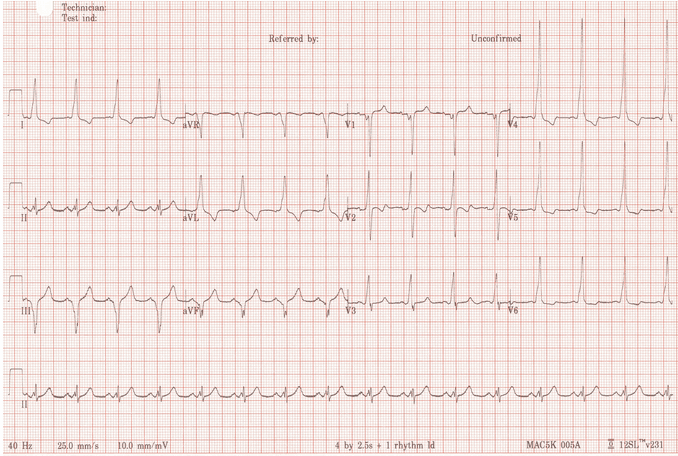

Ví dụ 4

Sóng delta âm trong DIII và aVF mô phỏng sóng Q của trước MI thành dưới

Một ví dụ khác về WPW loại B:

Sóng delta âm trong DIII và aVF mô phỏng sóng Q của trước MI thành dưới (=  giả nhồi máu).

ECG tiền kích thích nhi khoa - nhịp xoang

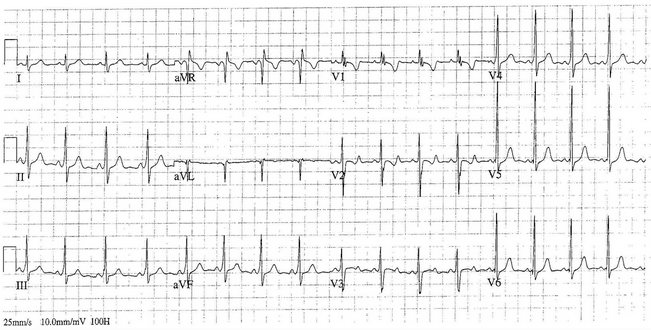

Ví dụ 5

 Những thay đổi điện tâm đồ có nhiều điểm khó nhận ra hơn ở người lớn

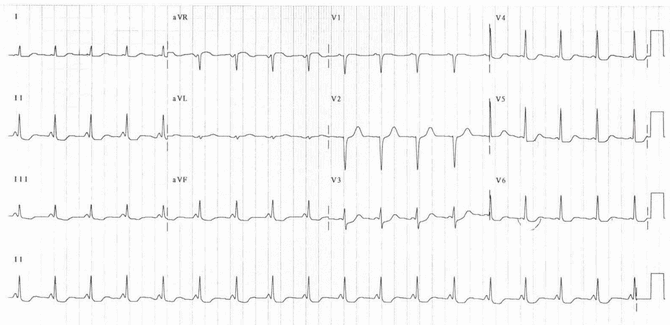

Một ví dụ về WPW trong một cậu bé 5 tuổi - những thay đổi điện tâm đồ có nhiều điểm khó nhận ra hơn ở người lớn:

Khoảng PR ngắn, thậm chí vượt quá cho phép với lứa tuổi của bệnh nhân.

QRS không xuất hiện đặc biệt rộng - tuy nhiên, có nét nhỏ trong từng làn sóng R, rõ ràng nhất trong II, III, aVF và V4 (= sóng delta).

Hình các RSR' với đảo ngược sóng T trong V1 - 2 là một biến thể bình thường ở trẻ em ở độ tuổi này, điều này vẫn còn là một hình B Loại do sự vắng mặt của sóng R chiếm ưu thế trong V1.

Có giả nhồi máu với sóng Q trong aVL mô phỏng nhồi máu bên.

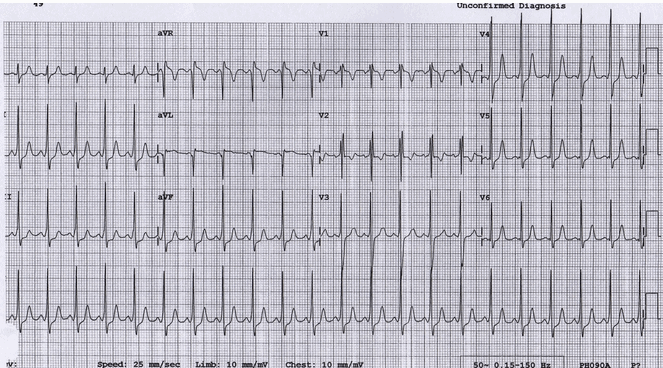

Ví dụ 6

QRS rộng và sóng delta nhẹ được thể hiện rõ hơn trong những đứa trẻ lớn tuổi

Một ví dụ khác về WPW trẻ em, một đứa trẻ 7 tuổi:

QRS rộng và sóng delta nhẹ được thể hiện rõ hơn trong những đứa trẻ lớn tuổi.

Có giả nhồi máu sóng Q trong aVL.

Rất khó để phân loại điện tâm đồ này như loại A hoặc B vì cho rằng sóng R chiếm ưu thế trong V1 là bình thường đối với lứa tuổi của trẻ.

Tiền kích thích trong loạn nhịp

Nhịp tim nhanh vào lại nhĩ thất Orthodromic (AVRT)

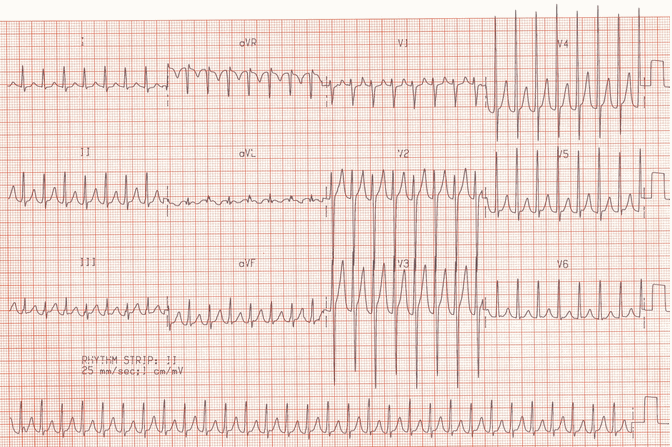

Ví dụ 7

QRS hẹp vì xung đang được truyền theo hướng orthodromic

Thường xuyên, nhịp tim nhanh phức bộ hẹp ~ 225 bpm.

Sóng P không rõ.

QRS hẹp vì xung đang được truyền theo hướng orthodromic (A => V) thông qua nút nhĩ thất.

Nhịp này không thể phân biệt từ nhịp tim nhanh vào lại nút AV (AVNRT).

Chú ý. ST chênh xuống rộng ("thay đổi tần số liên quan") hiện diện, phổ biến ở SVT và không nhất thiết chỉ ra thiếu máu cục bộ cơ tim.

Ví dụ 8

Nhịp tim nhanh phức bộ hẹp

Nhịp tim nhanh phức bộ hẹp ~ 180 bpm không có sóng P rõ - đây là một ví dụ khác của AVRT orthodromic.

Nhịp tim nhanh vào lại nhĩ thất Antidromic (AVRT)

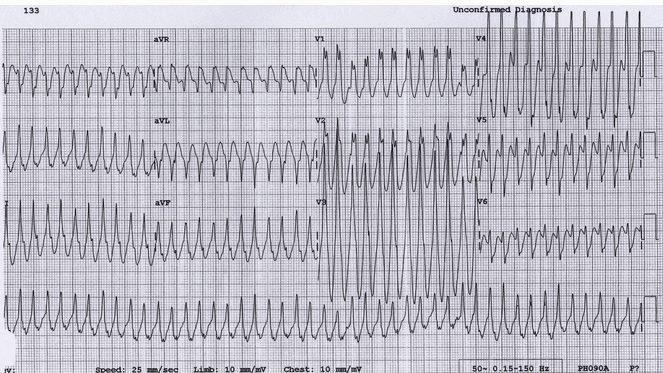

Ví dụ 9

Nhịp tim nhanh vào lại nhĩ thất Antidromic

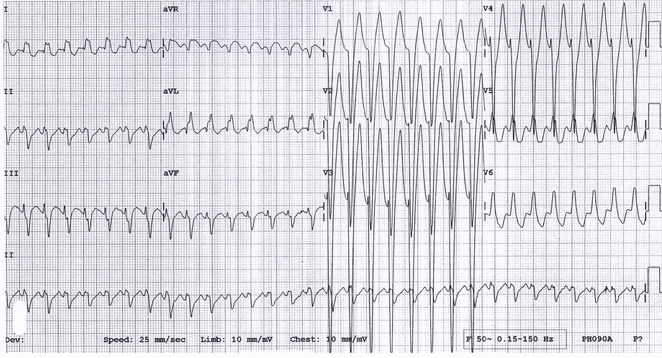

AVRT Antidromic trong một cậu bé 5 tuổi với WPW:

Thường xuyên, nhịp tim nhanh phức bộ rộng ~ 280 bpm, điều này sẽ rất khó để phân biệt từ VT.

Tuy nhiên, với độ tuổi của trẻ, VT là rất khó xảy ra:> 95% loạn nhịp nhanh phức bộ rộng ở trẻ em thực sự là một số hình thức của SVT với dị thường dẫn truyền.

Đây là điện tâm đồ của cậu bé 5 tuổi từ ví dụ 5, các AVRT antidromic giải quyết với thao tác phế vị.

Ví dụ 10

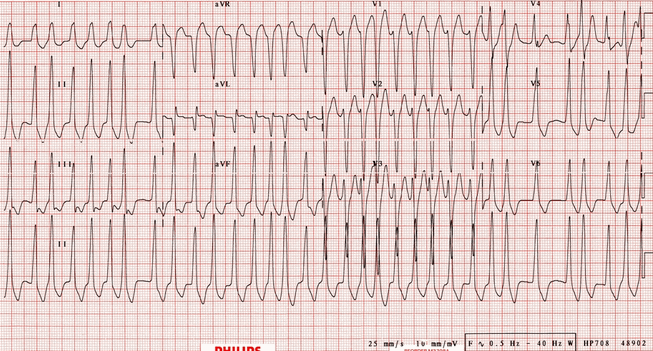

Nhịp tim nhanh phức bộ rộng do AVRT antidromic trong một cậu bé 15 tuổi

Một ví dụ khác của nhịp tim nhanh phức bộ rộng do AVRT antidromic trong một cậu bé 15 tuổi với WPW.

Các AVRT giải quyết với thao tác phế vị.

Rung nhĩ với WPW

Ví dụ 11

Rung nhĩ với WPW

Rung nhĩ ở bệnh nhân WPW:

Nhanh chóng, bất thường, tim đập nhanh phức bộ rộng (tần số tổng thể ~ 200 bpm) với hình thái học LBBB (sóng S chiếm ưu thế trong V1).

Điều này có thể khó phân biệt từ  AF với LBBB.

Tuy nhiên, hình thái không phải là điển hình của LBBB, tần số này là quá nhanh (lên đến 300 bpm, tức là quá nhanh được thực hiện thông qua nút nhĩ thất) và có một sự thay đổi khó nhận ra chiều rộng QRS trong nhịp điển hình của WPW (LBBB thường có chiều rộng QRS cố định).

Ví dụ 12

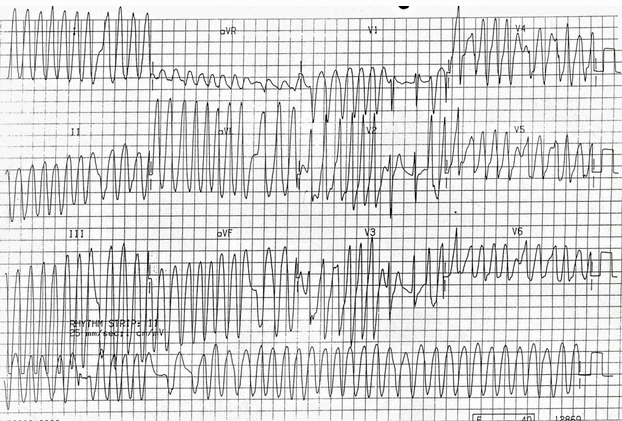

 AF với WPW, nhịp tim nhanh bất thường phức bộ rộng rất nhanh

Một ví dụ khác của AF với WPW, nhịp tim nhanh bất thường phức bộ rộng rất nhanh (lên đến 300 bpm) với thay đổi QRS rộng.

Có hai khu phức bộ hẹp (trong V1 - 3), nơi các xung tâm nhĩ có lẽ được dẫn thông qua nút nhĩ thất thay vì thông qua AP.

Nhịp này là vô cùng khó để phân biệt từ VT đa hình, tuy nhiên nó không thể hiện hình thái đặc trưng xoắn đỉnh.

Chú ý. Không phụ thuộc vào nguyên nhân, điều trị thích hợp nhất cho nhịp này (nếu duy trì) sẽ là sốc điện ngay lập tức.

WPW liên tục

 Ví dụ 13

WPW liên tục

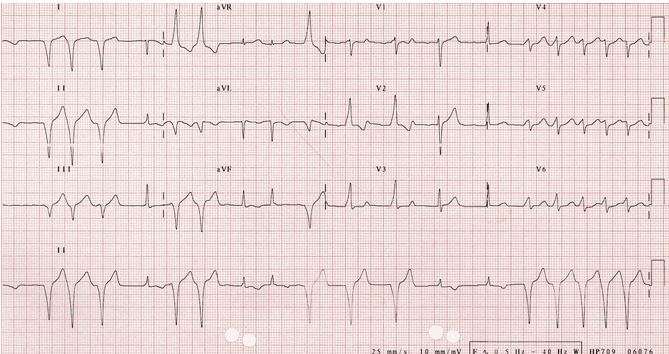

AF với WPW cho thấy liên tục tiền kích thích:

Một số các xung được truyền qua AP (= nhịp tiền kích thích), tạo ra sóng delta đặc trưng.

Xung khác được truyền qua nút nhĩ thất, tạo phức hợp QRS hẹp.

Ví dụ 14

AF với WPW, liên tục tiền kích thích

Một ví dụ khác của AF với WPW, liên tục tiền kích thích - sóng delta đặc trưng nhìn thấy tốt nhất trong V2.

Hội chứng Lown-Ganong-Levine

Ví dụ 15

Hội chứng Lown-Ganong-Levine

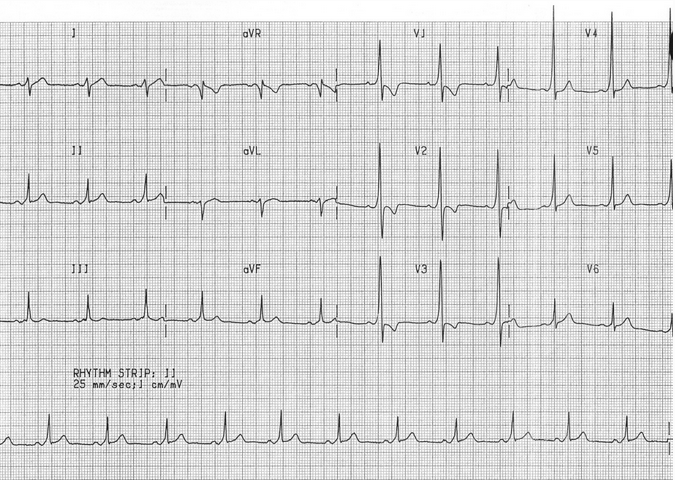

Đây là một ví dụ có thể của hội chứng LGL:

Khoảng thời gian PR rất ngắn.

QRS hẹp.

Không có bằng chứng của sóng delta.

Bài viết cùng chuyên mục

Các dạng sóng Q của điện tâm đồ

Trường hợp không có sóng nhỏ Q vách ngăn trong chuyển đạo V5, 6 cần được xem xét là bất thường, Sóng Q vắng mặt trong V5, 6 phổ biến nhất do LBBB.

Điện tâm đồ xác định tiêu chuẩn Sgarbossa (chẩn đoán AMI trong LBBB)

Nghịch hợp ST chênh lên hơn 5 mm trong đạo trình và QRS âm, điều này là nhạy cảm, nhưng không cụ thể đối với thiếu máu cục bộ.

Điện tâm đồ chẩn đoán nhồi máu cơ tim thành bên (STEMI)

MI thành bên mở rộng ra phía trước, bên dưới hoặc sau cho thấy một vùng lớn hơn của cơ tim, có nguy cơ với tiên lượng xấu.

Điện tâm đồ chẩn đoán nhịp nhanh thất đa hình (PVT) và xoắn đỉnh (TDP)

Xoắn đỉnh là một hình thức cụ thể của nhịp nhanh thất đa hình, xảy ra trong bối cảnh QT kéo dài, phức bộ QRS xoắn.

Điện tâm đồ block xoang nhĩ

Các nhịp nút xoang vẫn tiếp tục truyền xung động bình thường, tuy nhiên, một số các xung điện xoang bị chặn trước khi có thể dẫn truyền.

Điện tâm đồ hội chứng nút xoang bệnh lý (suy nút xoang)

Bất thường ECG có thể thay đổi, và liên tục, nhiều bất thường ECG có thể được nhìn thấy trong rối loạn chức năng nút xoang.

Điện tâm đồ bệnh cơ tim Tako Tsubo

Sự đột biến bất ngờ cathecholamines, là nguyên nhân thống nhất, nhưng lý do tại sao điều này gây ra sự đột biến bất thường vận động thành tim.

Các dạng đoạn ST của điện tâm đồ

Viêm màng ngoài tim gây ST chênh lõm với đoạn PR chênh xuống trong nhiều chuyển đạo - thường DI, II, III, aVF, aVL và V2 - 6. Có đối ứng ST chênh xuống và PR cao trong chuyển đạo aVR và V1.

Điện tâm đồ chẩn đoán ngộ độc Quetiapine (thuốc chống loạn thần)

Chính xác hơn, nguy cơ TDP được xác định bằng cách xem xét cả khoảng QT tuyệt đối, và đồng thời nhịp tim.

Điện tâm đồ chẩn đoán nhịp tổng hợp

Nó chỉ ra có hai tiêu điểm của các tế bào tạo nhịp phát xung cùng một lúc, một xung nhịp trên thất, và xung nhịp tim thất cạnh tranh.

Điện tâm đồ chẩn đoán nhịp xoang bình thường

Nhịp nhanh xoang, là nhịp xoang với nhịp lúc nghỉ ngơi lớn hơn 100 nhịp mỗi phút ở người lớn, hoặc trên bình thường so với tuổi trẻ em.

Điện tâm đồ chẩn đoán chậm dẫn truyền trong thất (QRS rộng)

Phổ biến nhất là do block nhánh hoặc phì đại thất trái. Nguyên nhân quan trọng nhất đe dọa tính mạng của QRS mở rộng là tăng kali máu và ngộ độc thuốc chống trầm cảm ba vòng.

Mẫu kiểm tra điện tâm đồ (ECG)

Tấn sô Bình thường 60 - 100 nhịp mỗi phút; nhanh, chậm. Nút xoang so với loạn nhịp tim không xoang. Phương pháp: khoảng 300/RR (ô lớn) hoặc số QRS x 6 (nếu 25mm / s).

Điện tâm đồ chẩn đoán block nhĩ thất (AV) cấp 2 tỷ lệ cố định

Block nhĩ thất (AV) cấp 2 với một tỷ lệ cố định của sóng P / phức bộ QRS (ví dụ như 2:1, 3:1, 4:1). Block  tỷ lệ nhất định có thể là hậu quả của một trong hai Mobitz I hoặc Mobitz II.

Điện tâm đồ chẩn đoán ngoại tâm thu thất (PVC)

Dẫn truyền ngược dòng, mô tả quá trình mà trong đó các xung, được dẫn ngược qua nút nhĩ thất, tạo ra khử cực nhĩ.

Điện tâm đồ chẩn đoán nhồi máu cơ tim kèm block nhánh trái (tiêu chuẩn Sgarbossa)

ST chênh lên trong đạo trình với phức bộ QRS âm, thay đổi này là nhạy cảm, nhưng không cụ thể đối với thiếu máu cục bộ.

Các dạng sóng T của điện tâm đồ

Sóng T rộng, không đối xứng có đỉnh, hay hyperacute được nhìn thấy ST cao, trong giai đoạn đầu của MI, và thường đi trước sự xuất hiện của ST chênh lên.

Điện tâm đồ chẩn đoán điện thế so le (tràn dịch màng ngoài tim lớn)

Nguyên nhân quan trọng nhất là  tràn dịch màng ngoài tim lớn, trong đó điện áp QRS xen kẽ là sản phẩm của tim đu đưa trong màng ngoài tim chứa đầy dịch lớn.

Các hội chứng điện tâm đồ trong tim mạch

Chủ yếu sóng delta và phức bộ QRS âm trong V1 và V2 và trở nên dương trong quá trình chuyển đổi đến các đạo trình thành bên giống như LBBB.

Các dạng điểm J của điện tâm đồ

(Trà My - Phương Phương) Điểm J cao hoặc giảm xuống được nhìn thấy với những nguyên nhân khác nhau của đoạn ST bất thường.

Sóng Delta của hội chứng WPW điện tâm đồ

Khoảng thời gian PR ngắn dưới 120ms, phức bộ QRS rộng trên 100ms, một nét nhỏ chắp nối đến phức bộ QRS là sóng delta.

Các dạng sóng U của điện tâm đồ

Sóng U đảo ngược sẽ là bất thường (trong chuyển đạo với sóng T thẳng đứng). Sóng U đảo ngược là rất cụ thể cho sự hiện diện của bệnh tim.

Điều hòa tạo nhịp tim trục trặc

Điều hòa nhịp tim giảm hiệu xuất, không hiệu xuất có thể được nhìn thấy khi theo dõi điện tâm đồ, nếu bệnh nhân kích thích cơ thẳng bụng.

Điện tâm đồ chẩn đoán phình vách thất trái

Hình ảnh ST chênh lên ở thành trước, cộng với sóng Q bệnh lý có độ nhạy, và độ đặc hiệu để chẩn đoán phình tâm thất.

Điện tâm đồ chẩn đoán phì đại giãn to tâm thất phải

Các đạo trình thành dưới, DII, DIII, aVF, thường rõ rệt nhất trong DIII, vì nó sang phải, và đối diện nhất.
