Điện tâm đồ chẩn đoán hình giả chuyển động rung cơ (ECG)

2013-10-07 01:56 PM
Nguyên nhân của rung, run lành tính cần thiết, bệnh Parkinson run nghỉ ngơi, bệnh tiểu não run mục đích.

Biên tập viên: Trần Tiến Phong

Đánh giá: Trần Trà My, Trần Phương Phương

Giới thiệu

Hình giả chuyển động trên điện tâm đồ do rung hoặc run có thể che khuất các dạng sóng của điện tâm đồ hoặc mô phỏng bệnh lý, làm cho việc giải thích ECG khó khăn.

Trong một số trường hợp (ví dụ như hạ thân nhiệt), sự hiện diện của hình run rẩy thực sự có thể giúp chẩn đoán.

Nguyên nhân của rung

Run lành tính cần thiết (run sinh lý).

Bệnh Parkinson (run nghỉ ngơi).

Bệnh tiểu não (run mục đích).

Cai rượu / benzodiazepine.

Lo lắng.

Nhiễm độc giáp.

Bệnh đa xơ cứng.

Thuốc: Các loại amphetamine, cocaine, beta-agonists (adrenaline, salbutamol), theophylline, caffeine, lithium.

Các dạng khác của hình giả chuyển động

Sốt (rét run).

Hạ thân nhiệt (run).

Hồi sức tim phổi (ép ngực).

Sợ hãi, điện thoại di động, bệnh nhân nói nhiều (= nguyên nhân phổ biến nhất).

Ví dụ ECG

Ví dụ 1

Hạ thân nhiệt

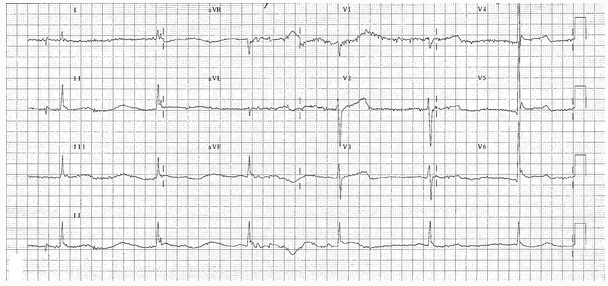

Hạ thân nhiệt:

Điện tâm đồ này hiển thị các tính năng cổ điển của hạ thân nhiệt: nhịp tim chậm, sóng Osborn và hình giả run rẩy.

Ví dụ 2

Run Parkinson

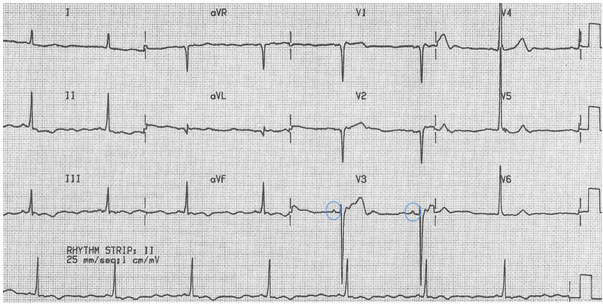

Run Parkinson:

Đường cơ sở không thường xuyên trong điện tâm đồ này làm cho nghĩ đến sự xuất hiện của rung tâm nhĩ.

Nhịp điệu thường xuyên chậm, cho thấy khả năng rung nhĩ với blốc tim hoàn toàn và nhịp thoát bộ nối.

Tuy nhiên, xem xét kỹ hơn có sóng P có thể nhìn thấy trong V3 (vòng tròn).

Bệnh nhân này đã có nhịp tim chậm xoang và run lúc nghỉ do bệnh Parkinson.

Ví dụ 3

Ép ngực trong quá trình hô hấp nhân tạo

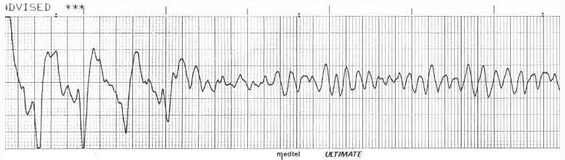

Ép ngực trong quá trình hô hấp nhân tạo:

Các dao động biên độ cao vào lúc bắt đầu của dải nhịp điệu được tạo ra bởi sự hình giả chuyển động do ép ngực trong hồi sức tim phổi.

Nửa cuối của dải nhịp điệu thể hiện rung thất - có lẽ vào thời điểm này động tác hồi sinh đã ngừng hô hấp nhân tạo để đánh giá lại nhịp điệu tim.

Ví dụ 4

Đấm vùng trước tim

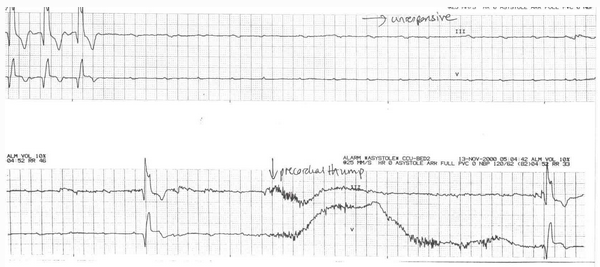

Đấm vùng trước tim:

Điện tâm đồ này cho thấy hình chuyển động giả tạo ra bởi đấm vùng trước tim.
