Các dạng sóng U của điện tâm đồ

2013-09-14 05:49 PM

Sóng U đảo ngược sẽ là bất thường (trong chuyển đạo với sóng T thẳng đứng). Sóng U đảo ngược là rất cụ thể cho sự hiện diện của bệnh tim.

Biên tập viên: Trần Tiến Phong

Đánh giá: Trần Trà My, Trần Phương Phương

Sóng U là một sóng có độ lệch nhỏ (0,5 mm) ngay sau khi sóng T, thường là trong cùng một hướng như sóng T. Nhìn thấy tốt nhất là trong đạo trình V2 và V3.

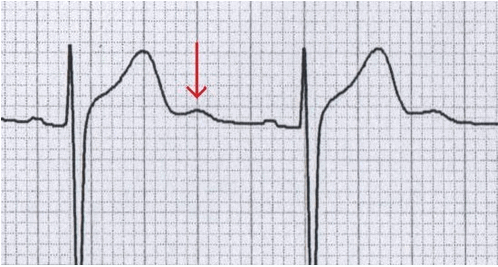

Sóng U bình thường

Sóng U bình thường

Sóng U bình thường

Nguồn gốc của sóng U

Nguồn gốc của làn sóng U là không rõ. Ba lý thuyết chung về nguồn gốc của nó là:

Tái cực chậm sợi Purkinje.

Tái cực kéo dài giữa cơ tim "tế bào M".

Sau kết quả điện thế của trương lực cơ trong các thành tâm thất.

Các tính năng của sóng U bình thường

Sóng U thường đi theo hướng tương tự như sóng T.

Kích thước sóng U tỉ lệ nghịch với nhịp tim: sóng U phát triển lớn hơn khi nhịp tim chậm.

Sóng U thường trở nên rõ ràng khi nhịp tim giảm xuống dưới 65 bpm.

Điện áp của sóng U bình thường < 25% của điện áp sóng T: Sóng U không tương xứng lớn bất thường.

Biên độ bình thường tối đa của sóng U là 1 - 2 mm.

Sóng U bất thường

Sóng U nhô cao nổi bật.

Sóng U đảo ngược.

Sóng U nhô cao nổi bật

Sóng U nổi bật nếu > 1 - 2mm hoặc 25% chiều cao của sóng T.

Nguyên nhân phổ biến nhất của sóng U nổi bật là nhịp tim chậm.

Sóng U bất thường nổi bật được nhìn thấy đặc trưng trong hạ kali máu nghiêm trọng.

Sóng U nổi bật cũng có thể được nhìn thấy trong:

Hạ calci máu.

Hạ magnes máu.

Hạ thân nhiệt.

Tăng áp lực nội sọ.

Phì đại thất trái.

Cơ tim phì đại.

Các loại thuốc sau đây có thể gây ra sóng U nổi bật:

Digoxin.

Phenothiazin (thioridazine).

Chống loạn nhịp nhóm Ia (Quinidin, procainamide)

Chống loạn nhịp nhóm III (sotalol, amiodarone).

Lưu ý: rất nhiều các điều kiện gây ra sóng U nổi bật cũng sẽ gây ra QT kéo dài.

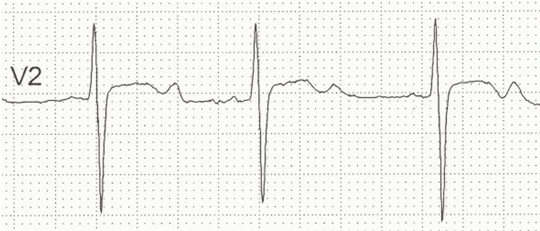

Sóng U nhô cao do nhịp tim chậm xoang:

Sóng U nổi bật ở bệnh nhân nhịp tim chậm xoang do chán ăn tâm thần

Sóng U nổi bật ở bệnh nhân nhịp tim chậm xoang do chán ăn tâm thần

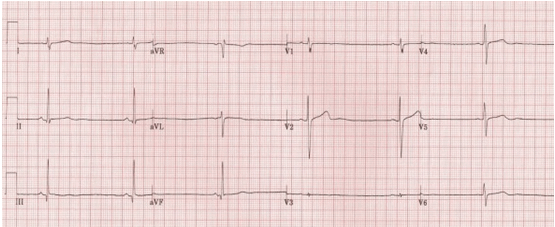

Sóng U nhô cao do hạ kali máu:

Sóng U nổi bật ở bệnh nhân K+ = 1,9

Sóng U nổi bật ở bệnh nhân K+ = 1,9

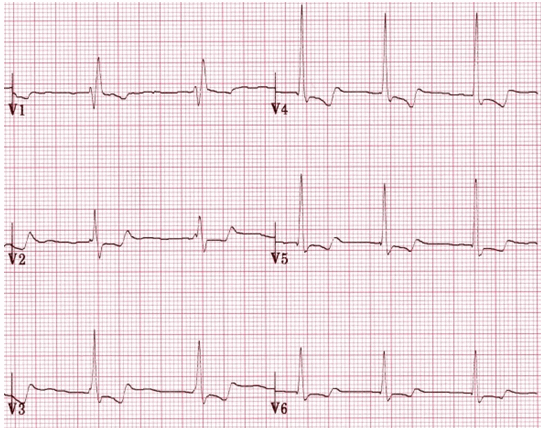

Sóng U nhô cao do digoxin:

Sóng U nổi bật ở bệnh nhân dùng digoxin

Sóng U nổi bật ở bệnh nhân dùng digoxin

Sóng U nhô cao do Quinidin:

Sóng U nổi bật ở bệnh nhân dùng quinidine

Sóng U nổi bật ở bệnh nhân dùng quinidine

Sóng U đảo ngược

Sóng U đảo ngược sẽ là bất thường (trong chuyển đạo với sóng T thẳng đứng).

Sóng U đảo ngược là rất cụ thể cho sự hiện diện của bệnh tim.

Những nguyên nhân chính của sóng chữ U ngược là:

Bệnh động mạch vành.

Tăng huyết áp.

Bệnh van tim.

Bệnh tim bẩm sinh.

Bệnh cơ tim.

Cường giáp.

Ở những bệnh nhân có biểu hiện đau ngực, sóng U ngược:

Là một dấu hiệu rất cụ thể của thiếu máu cục bộ cơ tim.

Có thể là dấu hiệu đầu tiên của cơn đau thắt ngực không ổn định và phát triển nhồi máu cơ tim.

Đã được chứng minh để dự đoán hẹp ≥ 75% LAD / LMCA và sự hiện diện của rối loạn chức năng thất trái.

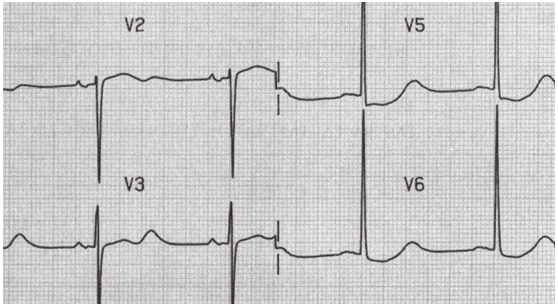

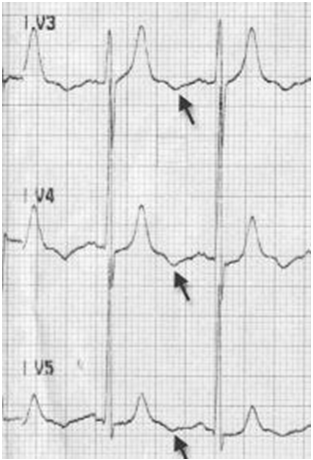

Sóng U ngược do đau thắt ngực không ổn định:

Đảo ngược sóng U ở bệnh nhân đau thắt ngực không ổn định

Đảo ngược sóng U ở bệnh nhân đau thắt ngực không ổn định

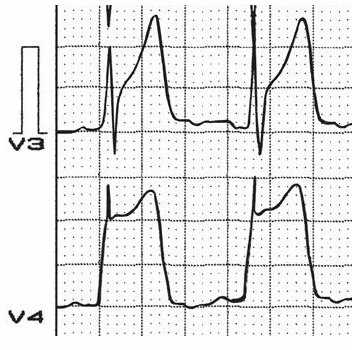

Sóng U ngược do đau thắt ngực Prinzmetal:

Đảo ngược sóng U ở bệnh nhân đau thắt ngực Prinzmetal

Đảo ngược sóng U ở bệnh nhân đau thắt ngực Prinzmetal

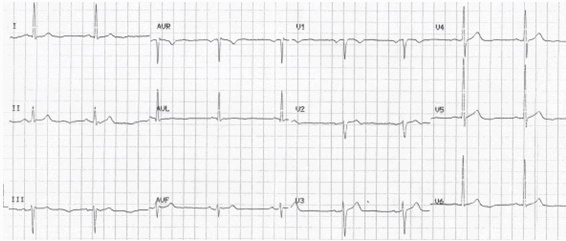

Sóng U ngược do nhồi máu cơ tim không ST chênh lên (NSTEMI):

Lưu ý: Đảo ngược sóng U của các chuyển đạo bên (I, V5 và V6) ở bệnh nhân với NSTEMI, đây là những phát hiện bất thường trên điện tâm đồ.

Sóng U ngược ở bệnh nhân với nhồi máu cơ tim không ST chênh lên (NSTEMI)

Sóng U ngược ở bệnh nhân với nhồi máu cơ tim không ST chênh lên (NSTEMI).
