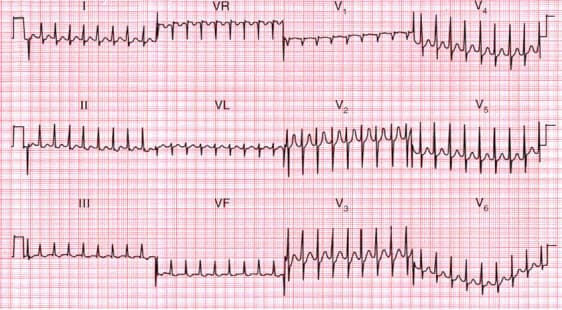

Nhịp nhanh trên thất: hình ảnh điện tâm đồ

Hình thái học bề mặt sóng P trên điện tâm đồ

Tâm nhĩ phải mở rộng, minh họa kết hợp đỉnh điện áp tâm nhĩ phải và bên trái xảy ra vào cùng thời gian với kết quả sóng P cao đỉnh.

Dextrocardia (tim lệch phải hoặc đảo ngược vị trí)

Dextrocardia là khuyết tật bẩm sinh, trong đó tim nằm ở phía bên phải của cơ thể, Có hai loại chính của dextrocardia: dextrocardia of embryonic arrest và dextrocardia situs inversus

Nhịp tim nhanh vào lại ngược chiều bắt chước nhịp nhanh thất ở bệnh nhân với hội chứng Wolff Parkinson White

Nhịp nhanh thất có thể đơn hoặc đa hình và cơn hoặc duy trì. Nhanh thất đơn hình là kết quả từ sự tập trung hay vào lại con đường bất thường duy nhất và có thường xuyên, phức hợp QRS giống hệt nhau xuất hiện.

Rung nhĩ đặc trưng bởi sự vô tổ chức và nhịp điệu không đều

Nếu nhịp tim quá nhanh sẽ gây triệu chứng mệt mỏi, chóng mặt, buồn nôn và khó thở, thậm chí ngất xỉu trong một vài trường hợp

Nhồi máu cơ tim cấp thành sau dưới trên điện tâm đồ

Nhồi máu cơ tim cấp là một cấp cứu tối khẩn. Mặc dù đã có rất nhiều tiến bộ trong công tác hồi sức cấp cứu và can thiệp mạch vành, tỷ lệ tử vong do nhồi máu cơ tim cấp vẫn còn cao

Block nhĩ thất độ 2 Mobitz loại II trên điện tâm đồ

Khoảng PR của những nhát bóp dẫn truyền được từ nhĩ xuống thất, P có QRS đi kèm đều bằng nhau và không đổi mặc dù giá trị của nó có thể bình thường hoặc dài hơn bình thường.

Cảm biến của máy tạo nhịp tim quá mạnh trên điện tâm đồ

Một số rối loạn nhịp tim là vô hại, mặc dù một số loại khác như nhịp nhanh thất (tim đập quá nhanh) thường rất nghiêm trọng thậm chí đe dọa đến tính mạng

Trục điện tim lệch trái trên điện tâm đồ

Chuyển dịch trục sang trái là do block nhánh trái trước, Trục điện tim lệch trái trên hình ảnh điện tâm đồ, LAD left axis deviation, Trục QRS từ 0 độ đến âm 90 độ.

Nhịp tim nhanh do vòng vào lại nút nhĩ thất (AV)

Nhịp tim nhanh do vòng vào lại nút AV, AVNRT là nguyên nhân phổ biến nhất của nhịp tim nhanh trên thất (SVT), phổ biến ở phụ nữ hơn ở nam giới và hiện tất cả các nhóm tuổi.

Block nhĩ thất cấp 3: hình ảnh điện tâm đồ

Block tim hoàn toàn không có sự liên quan giữa sóng P và phức bộ QRS, nhịp thoát thất với phức bộ QRS giãn rộng, và biến đổi khác thường của sóng T

Block nhánh phải và block nhánh trái trước trên điện tâm đồ

Nếu không có bệnh tim gì khác, có thể không cảm thấy bất kỳ triệu chứng của block nhánh, Trong thực tế, một số người có thể bị block nhánh trong nhiều năm và không bao giờ biết rằng họ có nó.

Chèn ép màng ngoài tim trên điện tâm đồ

Các điện áp QRS thấp trong chuyển đạo chi và chiều cao khác nhau của phức hợp QRS trong các nhịp liên tiếp, Khoảng thời gian RR và hình thái học phức tạp luôn không đổi.

Cuồng động nhĩ đảo ngược điển hình hoặc xuất hiện theo chiều kim đồng hồ

Điện tâm đồ của chứng loạn nhịp tim này có thể biến đổi hơn nhưng thường có độ võng rõ trong các chuyển đạo II, III, và F và độ võng không rõ hoặc hai pha ở chuyển đạo V1.

Đau thắt ngực không ổn định: hình ảnh điện tâm đồ

Điện tâm đồ có hình ảnh thiếu máu cơ tim vùng thành trước, và thành bên, không có dấu hiệu nhồi máu, chẩn đoán gần như chắc chắn là đau thắt ngực không ổn định

Block nhánh trái với tổn thương cấp vùng trước vách

Xung điện từ nút xoang đầu tiên đi qua buồng trên của tim, tâm nhĩ, Sau đó nó đi qua một nhóm nhỏ các tế bào được gọi là nhĩ thất, AV, Nút AV kiểm tra xung và gửi nó xuống dưới được gọi là bó His.

Sơ đồ dẫn và cấp máu của hệ thống dẫn truyền điện tim

Bó His chia ra 2 nhánh, nhánh phải và nhánh trái, nhánh phải nhỏ và mảnh hơn, nhánh trái lớn chia ra 2 nhánh nhỏ là nhánh trước trên trái và sau dưới trái.

Máy tạo nhịp tim VVI không giữ nhịp do chống máy trên điện tâm đồ

Máy tạo nhịp là một trong những liệu pháp không dùng thuốc thành công nhất và cũng xuất hiện sớm nhất trong xử lý rối loạn nhịp tim.

Nhồi máu cơ tim vùng trước bên trên điện tâm đồ

Việc điều trị tiêu sợi huyết và can thiệp động mạch vành sớm đã tạo nhiều cơ hội để mở thông những động mạch vành bị tắc cấp tính và khôi phục lại dòng chảy bình thường tới vùng cơ tim bị tổn thương.

Tiền kích thích với rung nhĩ trên điện tâm đồ

Tiền kích thích với rung nhĩ. Tấn số không đều, và có những mức độ khác nhau của QRS tiền kích thích.

Nhồi máu cơ tim cấp vùng thành dưới trên điện tâm đồ

Nhồi máu cơ tim là do sự tắc nghẽn hoàn toàn một hoặc nhiều nhánh động mạch vành dẫn đến thiếu máu cơ tim đột ngột và hoại tử vùng cơ tim được tưới máu bởi động mạch vành đó.

Mắc sai dây chuyển đạo trước tim khi làm điện tâm đồ

Các điện cực trước tim khi làm điện tâm đồ được đặt liên tiếp cạnh nhau nên các sóng của chúng biến thiên liên tục. Sóng R thấp nhất ở V1, cao dần lên ở V2, V3, V4 rồi đến V5, rồi hơi thấp xuống ở V6.

Ngoại tâm thu nhĩ không dẫn trên hình ảnh điện tâm đồ

Có thể đứng trước QRST, đứng sau hay mất hút, QRST có thể rất giống thất đồ nhịp cơ sở, cũng có khi biến mất hẳn, gọi là ngoại tâm thu nhĩ bị block.

Tiền kích thích (tâm thất) trên điện tâm đồ

Hội chứng Wolff Parkinson White tiền kích thích bao gồm một phức bộ QRS giãn rộng đi kèm với một khoảng PQ ngắn lại.

Điện tâm đồ thể hiện nhịp tim nhanh qua trung gian máy điều hòa nhịp tim

Máy tạo nhịp là một trong những liệu pháp không dùng thuốc thành công nhất và cũng xuất hiện sớm nhất trong xử lý rối loạn nhịp tim. Hàng triệu máy tạo nhịp đã đuợc ghép.

Nhịp tim nhanh vào lại nhĩ thất (AVRT) và kịch phát trên thất (PSVT)

Nhịp tim nhanh vào lại nhĩ thất (AVRT) với đường phụ bên trái và dẫn truyền bình thường qua nhánh trái (bên trái); AVRT với cùng con đường phụ trái và block nhánh trái (trên bên phải)
