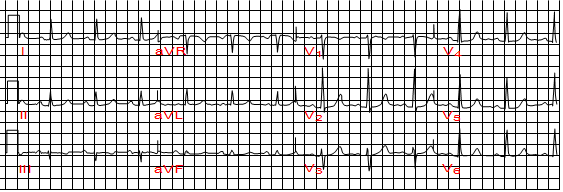

Mắc sai dây chuyển đạo trước tim khi làm điện tâm đồ

Block nhánh trái sau và block nhánh phải

Đối với tâm thất trái và phải co bóp cùng một lúc, một xung điện phải di chuyển xuống nhánh bó his bên phải và trái cùng một tốc độ, Nếu có block một trong các nhánh.

Nhồi máu cơ tim vùng trước vách trong sự hiện diện của block nhánh phải

Nhồi máu cơ tim cấp là một cấp cứu tối khẩn. Mặc dù đã có rất nhiều tiến bộ trong công tác hồi sức cấp cứu và can thiệp mạch vành, tỷ lệ tử vong do nhồi máu cơ tim cấp vẫn còn cao.

Nhịp tim nhanh vào lại thuận chiều với block nhánh phải

Một loạt các nhịp đập khởi đầu trong tâm nhĩ tăng tốc độ nhịp tim. Nhịp tim nhanh không cho phép đủ thời gian cho tim đủ máu trước khi co bóp nên lưu lượng máu đến các phần còn lại của cơ thể bị tổn hại.

Viêm màng ngoài tim sau nhồi máu cơ tim cấp tính

Mặc dù đã có rất nhiều tiến bộ trong công tác hồi sức cấp cứu và can thiệp mạch vành, tỷ lệ tử vong do nhồi máu cơ tim cấp vẫn còn cao.

Nhồi máu cơ tim bán cấp vùng thành trước: hình ảnh điện tâm đồ và hướng xử trí

Bệnh nhân nhập viện giờ thứ 18, kể từ khi bắt đầu đau ngực, vì vậy bệnh nhân này đã quá giới hạn cho tiêu sợi huyết

Ebstein trên điện tâm đồ

Điện tâm đồ Ebstein đặc biệt là có block nhánh phải mà không có dày thất phải, có thể có dày nhĩ phải, hội chứng W-P-W hay PQ dài ra.

Loạn nhịp xoang trên điện tâm đồ

Nhịp tim nhanh xoang là một sự gia tăng bình thường trong nhịp tim, Xung xoang nhĩ SA nhịp tự nhiên của tim, gửi tín hiệu điện nhanh hơn bình thường, Nhịp tim nhanh, nhưng tim đập đúng.

Block nhánh phải và block nhánh trái trước trên điện tâm đồ

Nếu không có bệnh tim gì khác, có thể không cảm thấy bất kỳ triệu chứng của block nhánh, Trong thực tế, một số người có thể bị block nhánh trong nhiều năm và không bao giờ biết rằng họ có nó.

Trục điện tim lệch trái trên điện tâm đồ

Chuyển dịch trục sang trái là do block nhánh trái trước, Trục điện tim lệch trái trên hình ảnh điện tâm đồ, LAD left axis deviation, Trục QRS từ 0 độ đến âm 90 độ.

Nhịp tim nhanh vào lại ngược chiều bắt chước nhịp nhanh thất ở bệnh nhân với hội chứng Wolff Parkinson White

Nhịp nhanh thất có thể đơn hoặc đa hình và cơn hoặc duy trì. Nhanh thất đơn hình là kết quả từ sự tập trung hay vào lại con đường bất thường duy nhất và có thường xuyên, phức hợp QRS giống hệt nhau xuất hiện.

Sơ đồ dẫn và cấp máu của hệ thống dẫn truyền điện tim

Bó His chia ra 2 nhánh, nhánh phải và nhánh trái, nhánh phải nhỏ và mảnh hơn, nhánh trái lớn chia ra 2 nhánh nhỏ là nhánh trước trên trái và sau dưới trái.

Nhịp tim nhanh thất tự phát đa hình từ hệ thống dẫn truyền mạng Purkinje thất trái

Nhịp điệu thất lặp đi lặp lại ở tốc độ chậm hơn được gọi là nhịp tự thất gia tốc hoặc nhanh thất chậm, thường là lành tính và không được điều trị trừ khi kết hợp

Nhịp tim nhanh do vòng vào lại nút nhĩ thất (AV)

Nhịp tim nhanh do vòng vào lại nút AV, AVNRT là nguyên nhân phổ biến nhất của nhịp tim nhanh trên thất (SVT), phổ biến ở phụ nữ hơn ở nam giới và hiện tất cả các nhóm tuổi.

Xoắn đỉnh trên hình ảnh điện tâm đồ

Xoắn đỉnh là thuật ngữ chỉ một loại nhịp nhanh thất có nhiều đặc điểm khác với dạng nhịp nhanh thất thông thường, Đây là trạng thái loạn nhịp trung gian giữa nhịp nhanh thất.

Nhồi máu cơ tim cũ: hình ảnh trên điện tâm đồ

Sóng Q của các đạo trình vùng sau dưới, với sóng T đảo ngược, là chỉ điểm của nhồi máu cơ tim cũ vùng thành dưới, sóng T cao nhọn đối xúng có thể do tăng kali máu.

Nhồi máu cơ tim cấp vùng thành dưới trên điện tâm đồ

Nhồi máu cơ tim là do sự tắc nghẽn hoàn toàn một hoặc nhiều nhánh động mạch vành dẫn đến thiếu máu cơ tim đột ngột và hoại tử vùng cơ tim được tưới máu bởi động mạch vành đó.

Nhồi máu cơ tim vùng trước bên trên điện tâm đồ

Việc điều trị tiêu sợi huyết và can thiệp động mạch vành sớm đã tạo nhiều cơ hội để mở thông những động mạch vành bị tắc cấp tính và khôi phục lại dòng chảy bình thường tới vùng cơ tim bị tổn thương.

Nhịp tim nhanh vào lại nhĩ thất (AVRT) và kịch phát trên thất (PSVT)

Nhịp tim nhanh vào lại nhĩ thất (AVRT) với đường phụ bên trái và dẫn truyền bình thường qua nhánh trái (bên trái); AVRT với cùng con đường phụ trái và block nhánh trái (trên bên phải)

Ngoại tâm thu thất trên hình ảnh điện tâm đồ

Ngoại tâm thu thất phần lớn xẩy ra do cơ chế vòng vào lại, Nhát bóp ngoại tâm thu thất đến sớm so với nhịp cơ sở, tức khoảng RR’  nhỏ hơn RR, Thất đồ giãn rộng lớn hơn 0,13s, bất thường, méo mó về hình dạng.

Nhồi máu cơ tim cấp thành sau dưới trên điện tâm đồ

Nhồi máu cơ tim cấp là một cấp cứu tối khẩn. Mặc dù đã có rất nhiều tiến bộ trong công tác hồi sức cấp cứu và can thiệp mạch vành, tỷ lệ tử vong do nhồi máu cơ tim cấp vẫn còn cao

Cảm biến của máy tạo nhịp tim quá mạnh trên điện tâm đồ

Một số rối loạn nhịp tim là vô hại, mặc dù một số loại khác như nhịp nhanh thất (tim đập quá nhanh) thường rất nghiêm trọng thậm chí đe dọa đến tính mạng

Tạo nhịp VVI với cảm biến không đủ trên điện tâm đồ

Máy tạo nhịp đơn một khoang chỉ có một đầu chỉnh nhịp, máy kép hai khoang có hai đầu, một đầu dẫn vào tâm nhĩ và đầu kia dẫn vào tâm thất. Máy điều nhịp khoang kép

Ngoại tâm thu nhĩ dẫn truyền lệch hướng trên điện tâm đồ

Ngoại tâm thu trên thất, thường là ngoại tâm thu nhĩ, với đặc điểm, Sóng P phảy đến sớm, có thể đến sớm chồng cả lên T của nhát bóp trước, Sóng P phảy thường là biến dạng, Có thể đứng trước QRST phảy, đứng sau hay mất hút.

Cuồng động nhĩ với dẫn truyền nhĩ thất 02:01 trên điện tâm đồ

Cuồng nhĩ nói chung ít gặp ở giai đoạn thấp tim cấp nhưng cũng hay gặp ở những bệnh nhân bị bệnh van tim do thấp nhất là bệnh van 2 lá

Block nhánh trên điện tâm đồ

Hình vẽ hiển thị vị trí của block nhánh phải đặc trưng ở V1 và V6, điện tâm đồ thay đổi với RSR và xuống của sóng S và block nhánh trái với đặc trưng ECG thay đổi.
