Ba chuyển đạo lưỡng cực chi: các chuyển đạo điện tâm đồ

2020-08-06 04:05 PM

Một “chuyển đạo” không phải là một dây dẫn duy nhất kết nối từ cơ thể nhưng một sự kết hợp của hai dây dẫn và các điện cực của chúng tạo ra một mạch hoàn chỉnh giữa cơ thể và máy ghi điện tim.

Hình cho thấy các kết nối điện giữa các chi của bệnh nhân và máy ghi điện tim để ghi ECG từ cái gọi là các chuyển đạo lưỡng cực chi tiêu chuẩn. Thuật ngữ “lưỡng cực” có nghĩa là điện tâm đồ được ghi lại từ hai điện cực nằm ở hai bên khác nhau của tim – trong trường hợp này, trên các chi. Do đó, một “chuyển đạo” không phải là một dây dẫn duy nhất kết nối từ cơ thể nhưng một sự kết hợp của hai dây dẫn và các điện cực của chúng tạo ra một mạch hoàn chỉnh giữa cơ thể và máy ghi điện tim. Các máy ghi điện tim trong mỗi ví dụ được biểu diễn bằng một đồng hồ điện trong sơ đồ, mặc dù máy ghi điện tim thực tế là một hệ thống máy điện toán tốc độ cao với một màn hình điện tử.

Chuyển đạo DI. Trong ghi chuyển đạo chi I, cực âm của máy ghi điện tim được nối với cánh tay phải và cực dương được nối với cánh tay trái. Vì vậy, khi điểm nơi cánh tay phải kết nối với ngực là âm điện đối với điểm nơi cánh tay trái kết nối, máy ghi điện tim ghi lại một điện dương, tức là, trên đường đẳng điện trong ECG.

Khi điều ngược lại xảy ra, máy ghi điện tim ghi lại một đường dưới đường đẳng điện.

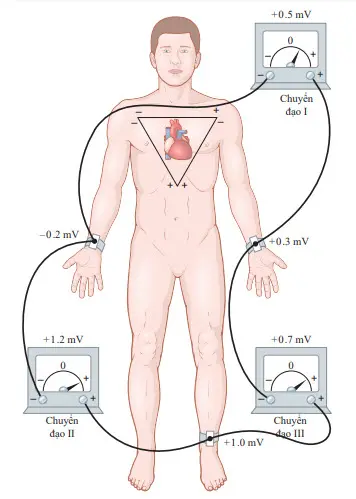

Sắp đặt quy ước của các điện cực để ghi lại các chuyển đạo điện tâm đồ tiêu chuẩn

Hình. Sắp đặt quy ước của các điện cực để ghi lại các chuyển đạo điện tâm đồ tiêu chuẩn. Tam giác Einthoven được đặt lên trên ngực.

Chuyển đạo DII. Để ghi lại chuyển đạo chi II, cực âm của máy ghi điện tim được nối với cánh tay phải và cực dương được nối với chân trái. Vì vậy, khi cánh tay phải là âm đối với chân trái, máy ghi điện tim ghi lại một điện dương.

Chuyển đạo DIII. Để ghi lại chuyển đạo chi III, cực âm của máy ghi điện tim được nối với cánh tay trái và cực dương được nối với chân trái. Cấu hình này có nghĩa là máy ghi điện tim ghi lại một điện dương khi cánh tay trái là âm đối với chân trái.

Tam giác của Einthoven. Ở hình, tam giác, gọi là tam giác của Einthoven, được vẽ xung quanh vùng của tim. Tam giác này minh họa rằng hai cánh tay và chân trái tạo thành đỉnh của một tam giác xung quanh tim. Hai đỉnh ở phần phía trên của tam giác đại diện cho các điểm mà tại đó hai cánh tay kết nối điện với các dịch xung quanh tim, và đỉnh phía dưới là điểm mà tại đó chân trái kết nối với các dịch.

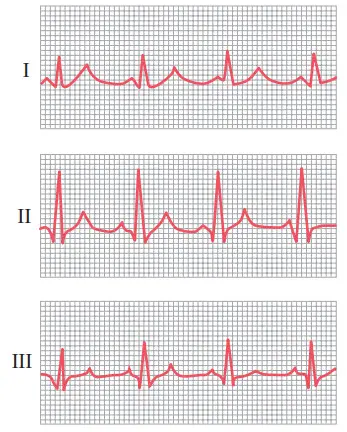

Điện tâm đồ bình thường ghi lại từ ba chuyển đạo ghi điện tâm đồ tiêu chuẩn

Hình. Điện tâm đồ bình thường ghi lại từ ba chuyển đạo ghi điện tâm đồ tiêu chuẩn.

Luật của Einthoven. Luật của Einthoven phát biểu rằng nếu ECG được ghi đồng thời với ba chuyển đạo chi, tổng các điện thế được ghi trong chuyển đạo I và III sẽ bằng với điện thế trong chuyển đạo II.

Điện thế chuyển đạo I + Điện thế chuyển đạo III = Điện thế chuyển đạo II

Nói một cách khác, nếu điện thế của bất kỳ hai trong ba chuyển đạo lưỡng cực chi của điện tim được biết đến ở bất kỳ thời điểm nào, chuyển đạo thứ ba có thể được xác đinh đơn giản bằng cách tính tổng hai cái kia. Lưu ý rằng, tuy nhiên, có những ký hiệu dương và âm của các chuyển đạo khác nhau phải được quan sát khi thực hiện phép cộng này.

Ví dụ như, chúng ta hãy giả sử rằng trong nhất thời, như đã nêu trên hình, cánh tay phải là -0,2mV (âm) đối với điện thế trung bình trong cơ thể, cánh tay trái là +0,3mV (dương), và chân trái là +1,0mV (dương). Quan sát các đồng hồ trong hình, ta có thể thấy chuyển đạo I ghi lại một điện thế dương +0,5mV vì đây là sự khác nhau giữa -0,2mV trên cánh tay phải và +0,3 mV trên cánh tay trái. Tương tự, chuyển đạo III ghi lại một điện thế dương +0,7mV, và chuyển đạo II ghi lại một điện thế dương +1,2mV vì đây là những điện thế tức thời khác nhau giữa các cặp tương ứng của các chi.

Bây giờ, lưu ý rằng tổng của các điện thế trong chuyển đạo I và III bằng với điện thế trong chuyển đạo II; đó là, 0,5 cộng với 0,7 bằng 1,2. Về mặt toán học, nguyên tắc này, gọi là luật của Einthoven, luôn đúng tại bất kỳ thời khắc tức thì nào trong lúc ba chuyển đạo lưỡng cực “tiêu chuẩn” của ECG đang được ghi lại.

Điện tâm đồ bình thường ghi từ ba chuyển đạo lưỡng cực chi tiêu chuẩn. Hình cho thấy các bản ghi của ECG ở các chuyển đạo I, II và III. Rõ ràng là ECG trong ba chuyển đạo là tương tự nhau bởi vì tất cả chúng đều ghi lại các sóng dương P và  các sóng dương T, và phần chủ yếu của phức bộ QRS cũng là dương ở mỗi ECG.

Trên phân tích của ba ECG, có thể thấy, với phép đo cẩn thận và tuân thủ đúng các chiều phân cực, thì tại bất kỳ thời khắc nào đều cho tổng các điện thế trong các chuyển đạo I và III bằng điện thế trong chuyển đạo II, như vậy minh họa cho sự đúng đắn của luật Einthoven.

Bởi vì các bản ghi từ tất cả các chuyển đạo lưỡng cực chi là tương tự như nhau, nó không có ý nghĩa quan trọng nhiều mà chuyển đạo được ghi lại khi một người muốn chẩn đoán những rối loạn nhịp tim khác nhau, bởi vì chẩn đoán của rối loạn nhịp tim phụ thuộc chủ yếu vào các mối quan hệ thời gian giữa các sóng khác nhau của chu kỳ tim. Tuy nhiên, khi một người muốn chẩn đoán tổn thương trong cơ tâm thất hoặc tâm nhĩ hoặc trong hệ thống dẫn truyền Purkinje, nó là vấn đề rất quan trọng mà các chuyển đạo đã ghi lại vì những bất thường của co cơ tim hoặc dẫn truyền xung động tim thay đổi các kiểu của ECG rõ rệt trong một số chuyển đạo nhưng có thể không ảnh hưởng các chuyển đạo khác. Giải thích điện tâm đồ của hai loại trạng thái – các bệnh cơ tim và các rối loạn nhịp tim.
