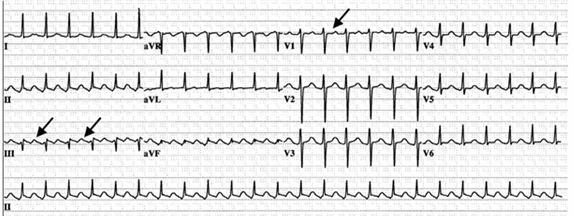

Cuồng động nhĩ với dẫn truyền nhĩ thất 02:01 trên điện tâm đồ

Trục điện tim lệch phải ở bệnh nhân thông liên nhĩ lỗ thứ hai

Thông liên nhĩ thể xoang tĩnh mạch, xảy ra ở cạnh sau trên của vách ngăn tâm nhĩ, thường liên quan đến sự trở về bất thường một phần của tĩnh mạch phổi.

Nhịp tim nhanh nhĩ kịch phát với block nhĩ thất

Không thấy sóng P, sóng P âm ở DI hoặc DII, DIII, aVF cũng gợi ý do cơ chế vào lại. Hoặc khoẳng PR trong cơn nhịp nhanh dài hơn khoảng PR ngoài cơn nhịp nhanh cũng gợi ý do cơ chế vào lại

Block nhánh phải với phì đại thất phải (trục điện tim lệch phải)

Block nhánh phải với phì đại thất phải, Trục điện tim lệch phải, RAD right axis deviation, Trục QRS từ dương 90 độ đến dương 270 độ

Loạn nhịp xoang trên điện tâm đồ

Nhịp tim nhanh xoang là một sự gia tăng bình thường trong nhịp tim, Xung xoang nhĩ SA nhịp tự nhiên của tim, gửi tín hiệu điện nhanh hơn bình thường, Nhịp tim nhanh, nhưng tim đập đúng.

Nhịp tim nhanh vào lại ngược chiều bắt chước nhịp nhanh thất ở bệnh nhân với hội chứng Wolff Parkinson White

Nhịp nhanh thất có thể đơn hoặc đa hình và cơn hoặc duy trì. Nhanh thất đơn hình là kết quả từ sự tập trung hay vào lại con đường bất thường duy nhất và có thường xuyên, phức hợp QRS giống hệt nhau xuất hiện.

Tạo nhịp VVI với cảm biến không đủ trên điện tâm đồ

Máy tạo nhịp đơn một khoang chỉ có một đầu chỉnh nhịp, máy kép hai khoang có hai đầu, một đầu dẫn vào tâm nhĩ và đầu kia dẫn vào tâm thất. Máy điều nhịp khoang kép

Trục điện tim lệch trái ở bệnh nhân thông liên nhĩ lỗ thứ nhất

Hình thức hiếm gặp nhất của thông liên nhĩ là thể xoang vành, khuyết tật nơi dự kiến của lỗ xoang vành thường liên kết với hiện diện của tĩnh mạch chủ trên trái đổ về xoang vành

Nhồi máu cơ tim cấp thành sau dưới trên điện tâm đồ

Nhồi máu cơ tim cấp là một cấp cứu tối khẩn. Mặc dù đã có rất nhiều tiến bộ trong công tác hồi sức cấp cứu và can thiệp mạch vành, tỷ lệ tử vong do nhồi máu cơ tim cấp vẫn còn cao

Nhịp tim nhanh vào lại thuận chiều với block nhánh phải

Một loạt các nhịp đập khởi đầu trong tâm nhĩ tăng tốc độ nhịp tim. Nhịp tim nhanh không cho phép đủ thời gian cho tim đủ máu trước khi co bóp nên lưu lượng máu đến các phần còn lại của cơ thể bị tổn hại.

Block nhĩ thất độ 2 Mobitz loại II trên điện tâm đồ

Khoảng PR của những nhát bóp dẫn truyền được từ nhĩ xuống thất, P có QRS đi kèm đều bằng nhau và không đổi mặc dù giá trị của nó có thể bình thường hoặc dài hơn bình thường.

Điện tâm đồ bình thường

Sóng P dương, dương ở DII và các đạo trình trước ngực từ V3 đến V6 và âm ở aVR. Sóng P dương ở DI và có thể dẹt, âm hoặc dương ở aVL và aVF và DIII.

Điện tâm đồ ở bệnh nhân bị bệnh phù niêm (myxedema)

Kết quả suy giáp chính từ các mức thấp của hormone tuyến giáp lưu thông như là một kết quả trực tiếp của không đủ nhu cầu với tuyến giáp. Các nguyên nhân chính của suy giáp chính được đưa ra dưới đây.

Nhịp tim nhanh vào lại nhĩ thất (AVRT) và kịch phát trên thất (PSVT)

Nhịp tim nhanh vào lại nhĩ thất (AVRT) với đường phụ bên trái và dẫn truyền bình thường qua nhánh trái (bên trái); AVRT với cùng con đường phụ trái và block nhánh trái (trên bên phải)

Trục điện tim lệch trái trên điện tâm đồ

Chuyển dịch trục sang trái là do block nhánh trái trước, Trục điện tim lệch trái trên hình ảnh điện tâm đồ, LAD left axis deviation, Trục QRS từ 0 độ đến âm 90 độ.

Sơ đồ dẫn và cấp máu của hệ thống dẫn truyền điện tim

Bó His chia ra 2 nhánh, nhánh phải và nhánh trái, nhánh phải nhỏ và mảnh hơn, nhánh trái lớn chia ra 2 nhánh nhỏ là nhánh trước trên trái và sau dưới trái.

Phì đại tâm thất trái giả nhồi máu cơ tim vùng trước vách trên điện tâm đồ

Tăng gánh thất là tình trạng ứ máu nhiều ở tâm thất làm cho nó tăng gánh nặng công việc, do đó nó dày lên và giãn ra. Còn gọi là hội chứng dày thất.

Nhịp nhanh nhĩ RP dài sóng P đảo ngược

Nhịp tim nhanh không cho phép đủ thời gian cho tim đủ máu trước khi co bóp nên lưu lượng máu đến các phần còn lại của cơ thể bị tổn hại.

Cử động run cơ tạo hình ảnh điện tâm đồ

Hình ảnh điện tâm đồ có đường gấp khúc hoặc rung động từng chỗ của đường đẳng điện, có chỗ chênh hẳn ra khỏi đường đẳng điện hoặc đường đẳng điện uấn lượn.

Block nhĩ thất cấp ba trên điện tâm đồ

Block nhĩ thất cấp III, tất cả xung động từ nhĩ không thể dẫn truyền xuống thất, nhĩ và thất đập theo nhịp riêng. Nhĩ vẫn do chỉ nhịp nút xoang còn thất do chủ nhịp khác, có thể là nút nhĩ thất, thân hay nhánh bó His.

Block nhánh phải kèm block nhĩ thất cấp II trên điện tâm đồ

A, điện tâm đồ ECG nghỉ ngơi với block nhánh phải. B, ECG khi tập thể dục với block nhĩ thất 2 trên 1, Các mũi tên chỉ sóng P dẫn của mỗi nhịp thứ hai. C, ghi lại bó His.

Bệnh cơ tim phì đại trên điện tâm đồ

V5, V6 có R cao vượt quá 25mm, có thể quá 30mm ở người có thành ngực mỏng. Q hơi sâu, S vắng hoặc rất nhỏ, nhánh nội điện muộn trên 0,45 giây.

Nhịp tim nhanh thất nhánh đường ra thất phải trên điện tâm đồ

Nhanh thất đơn hình là kết quả từ sự tập trung hay vào lại con đường bất thường duy nhất và có thường xuyên, phức hợp QRS giống hệt nhau xuất hiện.

Đau thắt ngực không ổn định: hình ảnh điện tâm đồ

Điện tâm đồ có hình ảnh thiếu máu cơ tim vùng thành trước, và thành bên, không có dấu hiệu nhồi máu, chẩn đoán gần như chắc chắn là đau thắt ngực không ổn định

Điện tâm đồ ở bệnh nhân bị hạ thân nhiệt

Khi cân bằng giữa sản xuất nhiệt và mất nhiệt của cơ thể đối với sự mất nhiệt trong một thời gian kéo dài, hạ thân nhiệt có thể xảy ra, Hạ thân nhiệt do tai nạn thường xảy ra

Nhịp tim nhanh do vào lại thuận chiều và ngược chiều

Nhịp tim nhanh nhĩ hoặc trên thất là một nhịp tim nhanh mà bắt đầu ở buồng trên của tim, một số hình thức được gọi là nhịp tim nhanh nhĩ kịch phát.
