Các chuyển đạo trước tim (chuyển đạo ngực): các chuyển đạo điện tâm đồ

2020-08-06 04:07 PM

ECG của tim người khỏe mạnh như ghi lại từ sáu chuyển đạo ngực tiêu chuẩn. Vì các mặt của tim là gần với thành ngực, mỗi chuyển đạo ngực ghi lại chủ yếu là điện thế của hệ cơ tim ngay bên dưới điện cực.

Biên tập viên: Trần Tiến Phong

Đánh giá: Trần Trà My, Trần Phương Phương

Thông thường ECG được ghi lại với một điện cực đặt trực tiếp trên mặt trước của ngực ở trên tim tại một trong các điểm trình bày ở hình. Điện cực này được kết nối với cực dương của máy ghi điện tim, và điện cực âm, được gọi là điện cực trơ, được kết nối thông qua các điện trở điện tương đương tới tay phải, tay trái, và chân trái tất cả cùng một lúc, như thể hiện trong hình. Thường có sáu chuyển đạo ngực tiêu chuẩn được ghi lại, tại cùng một thời gian, từ thành ngực trước, với điện cực ngực được đặt tuần tự tại sáu điểm thể hiện trong sơ đồ. Các bản ghi khác nhau được gọi là các chuyển đạo V1, V2, V3, V4, V5, và V6.

Hình minh họa ECG của tim người khỏe mạnh như ghi lại từ sáu chuyển đạo ngực tiêu chuẩn. Vì các mặt của tim là gần với thành ngực, mỗi chuyển đạo ngực ghi lại chủ yếu là điện thế của hệ cơ tim ngay bên dưới điện cực. Do đó, những bất thường tương đối nhỏ trong tâm thất, đặc biệt là ở thành tâm thất trước, có thể gây ra những thay đổi rõ rệt trong ECG ghi lại từ các chuyển đạo ngực riêng lẻ.

Trong các chuyển đạo V1 và V2, phức bộ QRS ghi được của tim bình thường chủ yếu là âm bởi vì, như thể hiện ở hình, điện cực ngực trong những chuyển đạo này gần với đáy của tim hơn với đỉnh, và đáy của tim là hướng của điện âm trong hầu hết quá trình khử cực của tâm thất. Ngược lại, các phức bộ QRS trong các chuyển đạo V4, V5, và V6 chủ yếu là dương bởi vì điện cực ngực ở những chuyển đạo này là gần đỉnh của tim, mà đây là hướng của điện dương trong hầu hết của quá trình khử cực.

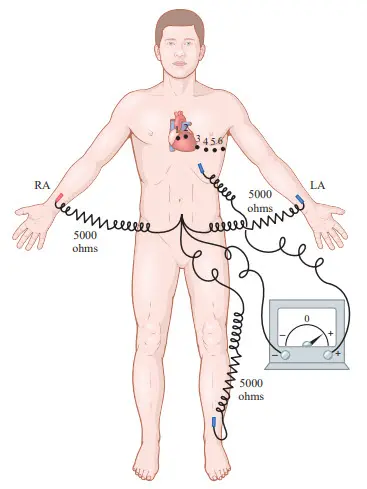

Các kết nối của cơ thể với máy ghi điện tim để ghi các chuyển đạo ngực

Hình. Các kết nối của cơ thể với máy ghi điện tim để ghi các chuyển đạo ngực. LA, cánh tay trái; RA, cánh tay phải.

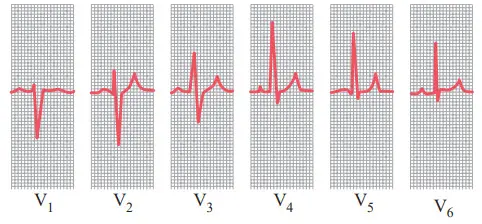

Điện tâm đồ bình thường ghi lại từ sáu chuyển đạo ngực tiêu chuẩn

Hình. Điện tâm đồ bình thường ghi lại từ sáu chuyển đạo ngực tiêu chuẩn.
