Bước 8. Mặt cắt trên hõm ức trục dài dọc động mạch chủ (Ao)

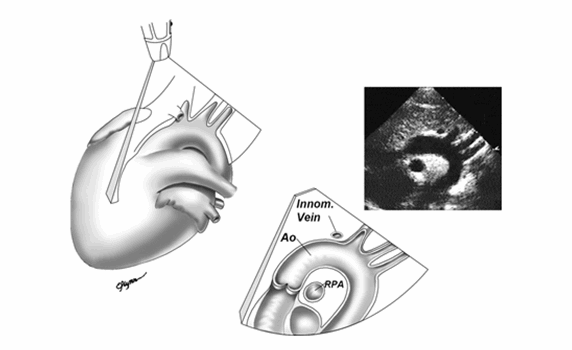

Bước 7. Mặt cắt trên hõm ức trục ngắn

Trong mặt phẳng ngang, tĩnh mạch vô danh trái (Innom V) kết nối với tĩnh mạch chủ trên (SVC). Động mạch chủ lên phần xa (Ao) được nhìn thấy với tiết diện vượt trội so với động mạch phổi phải (RPA).

Bước 3. Mặt cắt quét 4 buồng từ mỏm

1, Tâm thất trái và đường ra (LV), động mạch chủ lên (Ao). 2, 4 buồng từ mỏm cho thấy tâm nhĩ, van nhĩ thất, và tâm thất. 3, Xoang vành (CS) được nhìn thấy dọc theo đường rãnh phía sau nhĩ thất trái.

Bước 9. Mặt cắt cạnh ức trái cao

Tĩnh mạch chủ trên (SVC), tâm nhĩ phải (RA) và tâm nhĩ trái (LA), và vách ngăn tâm nhĩ được thể hiện. Động mạch phổi phải (RPA) và tĩnh mạch phổi phải trên (RUPV) qua phía sau SVC.

Bước 5. Mặt cắt quét cạnh ức trái trục dài

1, Thấy tâm nhĩ phải (RA), van ba lá, và tâm thất phải (RV). Xoang vành có thể thấy vào RA . 2, tâm nhĩ trái (LA), tâm thất trái (LV), van hai lá và động mạch chủ (Ao), RV, và Ao lên, xoang vành.

Bước 2. Mặt cắt quét dưới mũi ức trục ngắn

Tại mặt cắt hướng cạnh phải của tim, tĩnh mạch chủ trên (SVC) và tĩnh mạch chủ dưới đi vào tâm nhĩ phải (RA). Động mạch phổi phải (RPA) được nhìn thấy trong mặt cắt ngang phía sau SVC và ở trên tâm nhĩ trái (LA).

Bước 6. Mặt cắt quét cạnh ức trái trục ngắn

1, tâm nhĩ phải (RA) tâm nhĩ trái (LA), vách ngăn tâm nhĩ, van động mạch chủ, van ba lá (TV), đường ra tâm thất phải (RV), và van động mạch phổi (PV).

Bước 4. Mặt cắt 3 buồng tim từ mỏm

Bước 4. Mặt cắt 3 buồng tim từ mỏm. Tâm nhĩ trái (LA), tâm thất trái (LV) và đường ra, động mạch chủ (Ao).

Bước 1. Mặt cắt quét dưới mũi ức trục dài

Với gập góc đầu dò, trục dài của tâm thất trái (LV), van động mạch chủ (Ao), và phần Ao lên được nhìn thấy. Tĩnh mạch chủ trên (SVC) được nhìn thấy bên phải của Ao lên, động mạch phổi chính (MPA) được nhìn thấy.
