Điện thế từ một khối hợp bào của cơ tim khử cực: di chuyển dòng điện quanh tim trong suốt chu kỳ tim

Hình cho thấy một khối hợp bào của cơ tim đã được kích thích nhiều nhất tại điểm trung tâm của nó. Trước kích thích, tất cả bên ngoài của các tế bào cơ trở thành dương tính và bên trong trở thành âm. Ngay sau khi một vùng hợp bào tim trở thành phân cực, điện tích âm bị rò rỉ ra bên ngoài của các sợi cơ khử cực, làm cho một phần của mặt ngoài mang điện âm. Mặt ngoài còn lại của tim, mà vẫn còn bị phân cực, được biểu diễn bởi các dấu cộng. Vì vậy, một đồng hồ được kết nối với cực âm của nó trên vùng của khử cực và cực dương của nó trên một trong những vùng vẫn còn phân cực, như thể hiện ở bên phải trong hình, ghi lại điện dương.

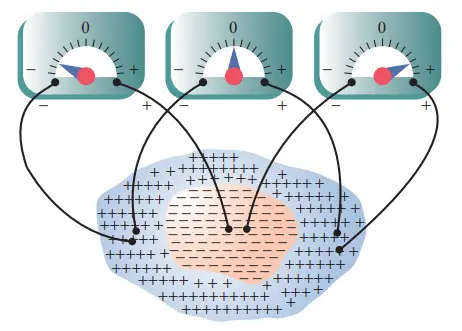

Hình. Điện thế tức thời phát triển trên bề mặt của một khối cơ tim mà đã được khử cực trong trung tâm của nó.

Hai vị trí điện cực khác và đồng hồ đo cũng được thể hiện trên hình. Các vị trí này và việc đọc nên được học tập một cách cẩn thận, và người đọc nên giải thích được nguyên nhân của sự tương ứng đồng hồ đo. Bởi vì sự khử cực lan tỏa trên mọi hướng xuyên qua tim, sự khác nhau điện thế thể hiện trong hình chỉ tồn tại trong một vài phần nghìn của giây, và phép đo điện thế thực tế chỉ có thể được thực hiện với một thiết bị ghi tốc độ cao.
