Di chuyển của các dòng điện trong ngực quanh tim trong suốt chu kỳ tim

Hình cho thấy cơ tâm thất nằm trong ngực. Ngay cả phổi, mặc dù hầu hết là chứa đầy không khí, dẫn điện với một mức độ đáng ngạc nhiên, và các dịch ở các mô khác xung quanh tim dẫn điện thậm chí dễ dàng hơn. Vì vậy, trái tim thực sự lơ lửng trong một môi trường dẫn điện. Khi một phần của tâm thất khử cực và do vậy trở thành âm điện đối với phần còn lại, dòng điện di chuyển từ vùng khử cực vào vùng phân cực trên các đường vòng quanh lớn, như chú thích trong hình.

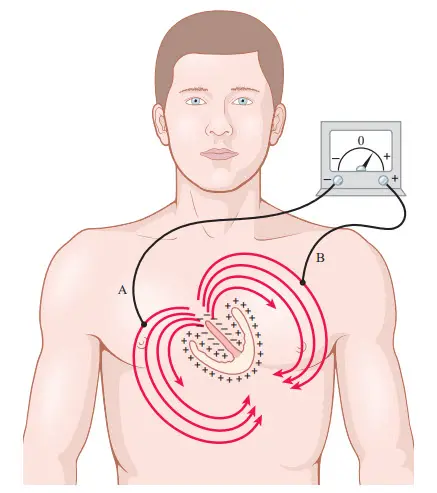

Hình. Di chuyển của dòng điện vào ngực xung quanh một phần khử cực tâm thất. A và B là các điện cực.

Xung động tim đầu tiên đến trong tâm thất trong vách liên thất và không lâu sau đó lan truyền đến mặt bên trong của phần còn lại các tâm thất, như thể hiện bởi vùng màu đỏ và điện âm ký hiệu trên hình. Quá trình này cung cấp điện âm cho bên trong của tâm thất và điện dương cho các vách bên ngoài của các tâm thất, với dòng điện di chuyển xuyên qua các dịch xung quanh tâm thất dọc theo đường elip, như biểu thị bằng các mũi tên cong trong hình. Nếu một đại số trung bình tất cả các dòng di chuyển điện (các đường elip), ta thấy rằng trung bình việc dòng điện di chuyển xảy ra với điện âm hướng tới đáy của tim và với điện dương hướng về phía đỉnh.

Trong hầu hết các phần còn lại của quá trình khử cực, dòng điện cũng tiếp tục di chuyển theo cùng hướng này, trong khi sự khử cực lan truyền từ bề mặt nội tâm mạc ra ngoài xuyên qua khối cơ thất. Sau đó, ngay trước khi sự khử cực hoàn thành tiến trình của nó qua các tâm thất, hướng trung bình của dòng điện di chuyển đảo chiều trong khoảng 0,01s, di chuyển từ đỉnh tâm thất hướng về phía đáy, bởi vì phần cuối cùng của tim trở nên phân cực là các vách bên ngoài của tâm thất gần đáy của tim.

Như vậy, trong tâm thất tim bình thường, dòng điện di chuyển từ âm sang dương chủ yếu theo hướng từ đáy của tim hướng về phía đỉnh trong gần như toàn bộ chu kỳ của sự khử cực, ngoại trừ ở sát cuối. Nếu một đồng hồ được kết nối với điện cực trên bề mặt của cơ thể như trong hình, điện cực gần đáy sẽ là âm, trong khi đó điện cực gần đỉnh sẽ là dương, và đồng hồ ghi sẽ cho thấy hình ghi dương trên ECG.
